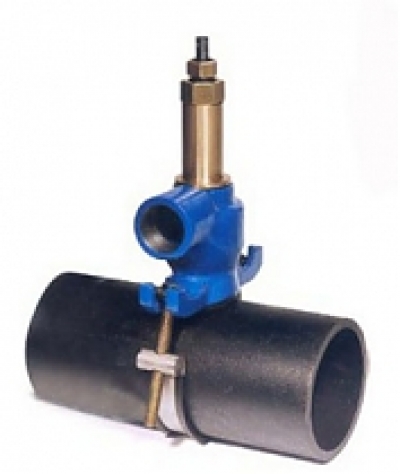

Хомут ответвительный SWIC ST 727/08

Хомут ответвительный SWIC ST 727/08 предназначен для создания ответвлений и установки под давлением на сети из шарографитных, чугунных, асбестоцементных, стальных труб. Применяется на трубопроводах для транспортировки воды и газа. Температура рабочей среды не должна превышать 70°C. Резьба по стандарту BSP : 1/2", 3/4", 1", 1 1/4", 1 1/2", 2".

Варианты исполнения

Другая резьба, например NPT.
Внутреннее покрытие эмалью.
Другие размеры штока.

Материалы

Головка хомута: шарографитный чугун GGG-40.
Покрытие: внутри и снаружи порошковое эпоксидное по DIN 30677, нанесенное электростатическим способом.
Верхняя часть корпуса шток с фрезой, верхняя гайка, гайка штока и седло: латунь CZ 132 по BS 2872.
Шток и нержавеющая сталь AISI 420 пружина.
Уплотнение штока: грязесъемное кольцо NBR, внутри 2 шт. О-кольца из NBR и 2 шт. снаружи пластикового.
Уплотнение вала и кольцо с пониженным трением подшипника: ПОМ.
Фреза: закаленная нержавеющая сталь (H.S.S.).
Прокладка, пыльник и О-кольцо: резина NBR.
Седелка для трубы: нержавеющая сталь А2 с резиновой обкладкой из NBR.
Болты, гайки и шайбы – нержавеющая сталь А2.

№ изделия AVK	? трубы мм	H мм	H1 мм	H2 мм	L1 мм	Масса кг
727-08-XX-200YZ	80-300	140	175	76	220	6,30

Деталь No	Наименование	DN	? уплотняемойтрубы (мм)
730-6-118-0YZ	Седелка	80	88-118
730-6-133-0YZ	Седелка	100	105-133
730-6-156-0YZ	Седелка	125	130-156
730-6-186-0YZ	Седелка	150	155-186
730-6-216-0YZ	Седелка	175	180-216
730-6-244-0YZ	Седелка	200	210-244
730-6-266-0YZ	Седелка	225	240-266
730-6-298-0YZ	Седелка	250	260-298
730-6-330-0YZ	Седелка	275	299-330
730-6-345-0YZ	Седелка	300	315-345

XX :	01 = BSP 1/2"	07 = NPT 1/2" Y :	0 = закрытие по часовой стрелке (CTC)
	02 = BSP 3/4"	08 = NPT 3/4"	1 = открытие по часовой стрелке (CTO)
	03 = BSP 1"	09 = NPT 1"
	04 = BSP 1 1/4"	10 = NPT 1 1/4" Z :	0 = синее эпоксидное покрытие
	05 = BSP 1 1/2"	11 = NPT 1 1/2"	7 = снаружи синее эпоксидное покрытие / внутри - эмаль
	06 = BSP 2"	12 = NPT 2"

Примечание

Материал седелки:	Ширина седелки (мм):
Y: 2. Сталь AISI 304 с резиновой обкладкой внутри	Z: 1. 50 мм
4. Сталь AISI 316 с резиновой обкладкой внутри	3. 60 мм

Компоненты

Корпус
Верхняя часть
Вал фрезы
Шток
Подшипник с 2 кольцами кругл. сеч.
Гайка верхней части
Верхняя часть пылевого уплотнения
Гайка насадки штока
Насадка штока
Пылевое уплотнение гайки штока
Кольцо кругл. сеч.
Кольцо
Кольцо кругл. сеч.
Колько кругл. сеч.
Пружина
Колько кругл. сеч.
О-кольцо
Кольцо с пониженным трением
Фреза
О-кольцо
Седло ответвления
Уплотнение ответвления
О-кольцо
Прокладка
