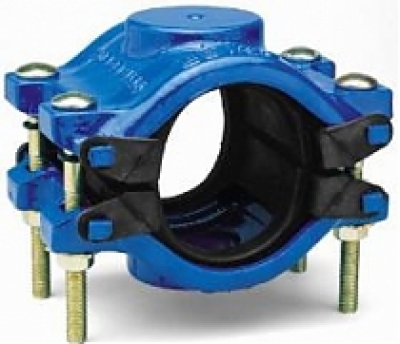

Универсальный хомут AVK 52/253

Универсальный хомут AVK 52/253 ремонтный с отводом предназначен для ремонта трубопроводных сетей, а также изменения их конфигурации. Может применяться на водопроводах, газопроводах, канализации с диаметром от 80 до 300 мм. Допустимо применения на трубах из чугуна и стали. Изготовлен в соответствии с BG/PS/LC8, часть 4. Допускаемое общее угловое отклонение труб: ±4°.

Рабочее давление

16 бар по воде.
7 бар по газу.

Сертификация

Утверждение British Gas Approval, BG/PS/LC8 часть 4.

Материалы

Половинки хомута: ковкий чугун GGG-40 DIN 1693 (класс 420-12 по BS 2789).
Покрытие: внутри и снаружи порошковое эпоксидное по WIS-4-52-01, нанесенное электростатическим способом.
Обкладка с клинообразным уплотнением:
- Резина для воды EPDM по BS 2494: 1990 тип W.
- Резина для газа нитриловый каучук класса С по BGC/PS/LC6.
Болты полусферические с головками и квадратными шейками: сталь класса 8.8 с цинковым и пассивированным покрытием.
Сферические колпачки: пластмасса.
Гайки шестигранные: сталь класса 8.8, с цинковым и пассивированным покрытием.
Шайбы оцинкованная и пассивированная сталь.
Кольцо кругл: резина NBR по BS 1806-1989 сеч.

Компоненты

Сферический колпачок
Половина хомута
Гайка
Шайба
Резиновое уплотнение
Кольцо круглого сечения
Болт с полусферической головкой

Ссылка №	Dn	Болты	H, мм	L, мм	W, мм	Интервал значений уплот.трубы	Масса, кг
Вода	Газ
52-253-3-X003Y	80	4	156	157	204	85.4 - 114.0	85.4 - 103.0	8.2
52-253-3-X004Y	100	4	186	167	238	111.8 - 139.0	111.8 - 129.4	12.5
52-253-3-X006Y	150	4	250	216	312	165.2 - 195.5	165.2 - 184.8	17.1
52-253-3-X008Y	200	4	300	220	374	215.9 - 239.7	215.9 - 239.7	24.6
52-253-3-X010Y	250	4	360	220	434	269.2 - 293.5	269.2 - 293.5	31.5
52-253-3-X012Y	300	4	420	270	500	319.9 - 347.0	319.9 - 341.3	51.

Примечание

X: 0 = вода 1 = газ	Y: 0 = сплошная бобышка
	1 = BSP 1/2" 2 = BSP 3/4" 3 = BSP 1" 4 = BSP 1 1/2" 5 = BSP 2"
