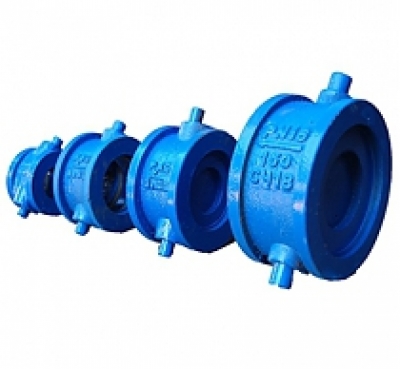

Клапан КАЗ обратный поворотный

Клапаны обратные поворотные КАЗ (обратные затворы) применяются в системах трубопровода в качестве элемента, с помощью которого предотвращаются изменения потока движения сред. Клапаны автоматически блокируют отток, пропуская среду в одном направлении, тем самым обеспечивают защиту оборудования трубопровода от перепадов даления, вытекания среды при повреждении какого-либо участка.

Технические характеристики

DN, мм	Размер, мм	Масса, кг	Розничная цена, руб.
L	H
50	142	60	2,4	1 512 руб.
80	172	70	4	2 152 руб.
100	190	80	5,3	2 592 руб.
150	240	100	10,8	3 813 руб.
200	302	120	19,5	8 000 руб.

Обозначение: 19ч01бр (аналог 19ч21бр) DN50 (80, 100, 150, 200) РN 1,6 МПа (16 кгс/см²) ТУ 3721-002-08832266-2011
Рабочая среда: вода и пар при давлении до 1,6 МПа (16 кгс/см²) и температуре до +225°С
Присоединение к трубопроводу: межфланцевое
Материал корпуса: чугун СЧ18
Привод: автоматический
Цвет корпуса: синий

Преимущества

Высокая надежность
Ремонтопригодность
В процессе эксплуатации практически не требуют обслуживания
Небольшая строительная длина
Простой монтаж
Возможность установки на трубопроводах с загрязнёнными средами

Деталь	Материал
Корпус	СЧ18 ГОСТ 1412-85
Диск
Кольцо в корпус	Латунь ЛЦ 38Мц 2с2 ГОСТ 17711-93
Кольцо в диск
Ось	Ст.3 ГОСТ 380-94
Прокладка	Паронит ПОН2 ГОСТ 481-80
