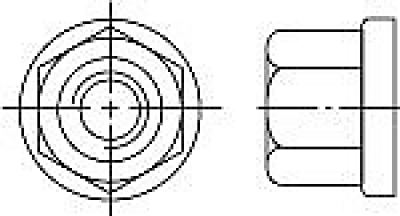

Гайки DIN 6331 шестигранные высокие

Гайка шестигранная высокая (H = 1,5d ) с шестигранным буртиком.

Стандарт	Наименование	Отличие от DIN 6331
DIN 6330	Гайка шестигранная высокая (H = 1,5d), исп. 2	Отсутствие буртика.

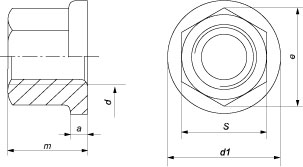

Параметры гайки	Номинальный диаметр резьбы d
М6	М8	М10	М12	М16	М20	М24	М27	М30	М36	М42	М48
Диаметр, d1	14	18	22	25	31	37	45	50	58	68	80	92
Размер под ключ, s	10	13	16	18	24	30	36	41	46	55	65	75
Диаметр описанной окружности, не менее, e	11,05	14,38	17,77	20,03	26,75	33,53	39,98	45,63	51,28	61,31	72,61	83,91
Высота гайки, m	9	12	15	18	24	30	36	40	45	54	63	72
Высота буртика, a	3	3,5	4	4	5	6	6	7	8	10	12	14

Все параметры в таблице указаны в мм.
