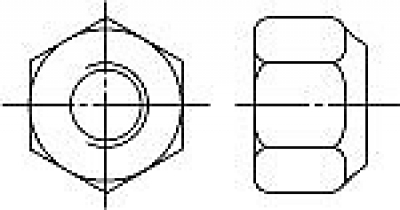

Гайка шестигранная высокая (H = 1,5d ), исп. 2.
Аналоги ГОСТ:ГОСТ 15523-70.
Близкие аналоги (ISO, DIN, EN)
| Стандарт | Наименование | Отличие от DIN 6330 |
|---|---|---|
| DIN 6331 | Гайка шестигранная высокая (H = 1,5d) с шестигранным буртиком | Наличие буртика. |

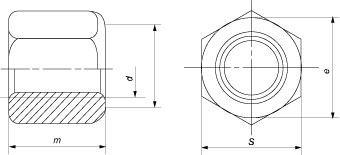

| Параметры гайки | Номинальный диаметр резьбы d | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| М6 | М8 | М10 | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 | |
| Диаметр, d1 | 7 | 9 | 11,5 | 14 | 18 | 22 | 26 | 32 | 38 | 44 | 52 |
| Размер под ключ, s | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 |
| Диаметр описанной окружности, не менее, e |
11,05 | 14,38 | 17,77 | 20,03 | 26,75 | 33,53 | 39,98 | 51,28 | 61,31 | 72,61 | 83,91 |
| Высота гайки, m | 9 | 12 | 15 | 18 | 24 | 30 | 36 | 45 | 54 | 63 | 72 |
Все параметры в таблице указаны в мм.
