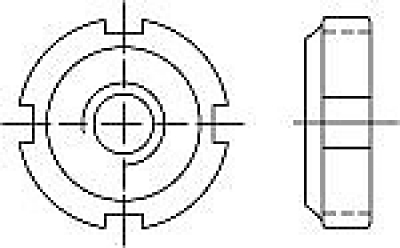

Гайки DIN 981 круглые шлицевые

Дополнительные товары: шайба многолапчатая DIN 5406 MB.

Параметры гайки	Номинальный диаметр резьбы d
M10	M12	M15	M17	М20	М25	М30	М35	M40	М45	М50	М55
Шаг резьбы, P	0,75	1	1	1	1	1,5	1,5	1,5	1,5	1,5	1,5	2
d1	18	22	25	28	32	38	45	52	58	65	70	75
h	4	4	5	5	6	7	7	8	9	10	11	11
b	3	3	4	4	4	5	5	5	6	6	6	7

Параметры гайки	Номинальный диаметр резьбы d
М60	М65	М70	М75	М80	М85	М90	М105	М110	М135	М160
Шаг резьбы, P	2	2	2	2	2	2	2	2	2	2	3
d1	80	85	92	98	105	110	120	140	145	175	210
h	11	12	12	13	15	16	16	18	19	22	25
b	7	7	8	8	8	8	10	12	12	14	16

Все параметры в таблице указаны в мм.
