Аналоги (ISO, DIN, EN ISO)
| Стандарт | Наименование | Отличие от DIN 980 |
|---|---|---|
| EN ISO 7042 (см. ниже) | Гайка шестигранная самоконтрящаяся цельнометаллическая с преобладающим крутящим моментом | В стандартах ISO новый размер под ключ (M10, 12, 14). Другие параметры гайки согласно EN ISO 7042 незначительно отличаются от DIN 980. |
| EN ISO 10513 (см. ниже) | Гайка шестигранная самоконтрящаяся цельнометаллическая с преобладающим крутящим моментом с мелким шагом резьбы | В стандартах ISO новый размер под ключ (M10, 12, 14). Другие параметры гайки согласно EN ISO 10513 незначительно отличаются от DIN 980. |
| DIN 6925 | Гайка шестигранная самоконтрящаяся цельнометаллическая | Параметры гайки согласно стандарта DIN 6925 незначительно отличаются от DIN 980. |

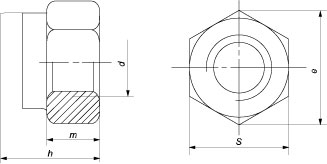

| Параметры гайки | Номинальный диаметр резьбы d | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M6 | M8 | M10 | M12 | M16 | M18 | М20 | М22 | М24 | М30 | |
| Шаг резьбы, P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3,5 |
| Высота гайки, h | 6 | 8 | 10 | 12 | 16 | 18 | 20 | 22 | 24 | 30 |
| Высота резьбовой части мин., m | 3,3 | 4,4 | 5,5 | 6,6 | 8,8 | 9,9 | 11 | 12,2 | 13,2 | 16,5 |
| Диаметр описанной окружности e, не менее | 11,05 | 14,38 | 18,9 | 21,1 | 26,75 | 29,56 | 32,95 | 35,03 | 39,55 | 50,85 |
| Размер под ключ, S | 10 | 13 | 17 | 19 | 24 | 27 | 30 | 32 | 36 | 46 |

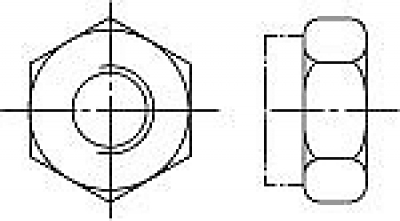

EN ISO 7042
| Параметры гайки | Номинальный диаметр резьбы d | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| М5 | M6 | M8 | M10 | M12 | M14 | M16 | М20 | М24 | М30 | M36 | |
| Шаг резьбы, P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | 3,5 | 4 |
| Высота гайки, h | 5,1 | 6 | 8 | 10 | 12 | 14,1 | 16,4 | 20,3 | 23,9 | 30 | 36 |
| Минимальная высота под ключ, m | 3,52 | 3,92 | 5,15 | 6,43 | 8,3 | 9,68 | 11,28 | 13,52 | 16,16 | 19,44 | 23,52 |
| Диаметр описанной окружности e, не менее | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,36 | 26,75 | 32,95 | 39,55 | 50,85 | 60,79 |
| Размер под ключ, S | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 46 | 55 |
EN ISO 10513 (с мелким шагом резьбы)
| Параметры гайки | Номинальный диаметр резьбы d | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| M8 | M10 | M12 | M14 | M16 | М20 | М24 | М30 | M36 | |
| Шаг резьбы, P | 1 | 1 | 1,25 | 1,5 | 1,5 | 1,5 | 2 | 2 | 3 |
| 1,25 | 1,5 | ||||||||
| Высота гайки, h | 8 | 10 | 12 | 14,1 | 16,4 | 20,3 | 23,9 | 30 | 36 |
| Минимальная высота под ключ, m | 5,15 | 6,43 | 8,3 | 9,68 | 11,28 | 13,52 | 16,16 | 19,44 | 23,52 |
| Диаметр описанной окружности e, не менее | 14,38 | 17,77 | 20,03 | 23,36 | 26,75 | 32,95 | 39,55 | 50,85 | 60,79 |
| Размер под ключ, S | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 46 | 55 |
Все параметры в таблице указаны в мм.
