Гайки высокопрочные ГОСТ 22354-77

Шестигранная гайка ГОСТ ГОСТ 22354-77 вместе с высокопрочными болтами ГОСТ 22353-77 и шайбами ГОСТ 22355-77 широко применяется в качестве детали соединения металлических конструкций и стальных строительных конструкций, в том числе мостовых.

Близкие аналоги ГОСТ:ГОСТ Р 52645-2006.

Технические характеристики

Марки стали: 40Х (основная), 35Х, 35, 40.
Класс точности: B.
Поле допуска резьбы: 6H.

Климатическое исполнение

У (для районов с расчетной температурой от -40°С и выше);
ХЛ (для районов с расчетной температурой от -65°С и выше).

Дополнительные товары

Болт с шестигранной головой высокопрочныйГОСТ 22353-77.
Шайба к высокопрочным болтам ГОСТ 22355-77.

Механические свойства гайки, используемой вместе с высокопрочным болтом ГОСТ 22353-77

Материал - сталь 40Х Селект

Номинальный диаметр резьбы, мм	Напряжение от испытательной нагрузки МПа (кгс/мм²), не менее	Твердость по Бринеллю, HB
наим.	наиб.
М16-М27	1100 (110)	241	341
М30	950 (95)	229	341
М36	750 (75)
М42	650 (65)
М48	600 (60)

Близкие аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Примечание
DIN 6915 (EN 14.399-4)	Гайка шестигранная высокопрочная с увеличенным размером под ключ	Существуют различия практически во всех параметрах гайки с ГОСТ 22354-77.

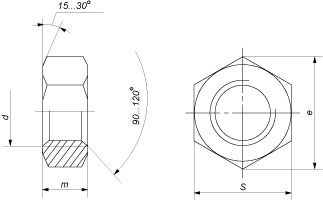

Параметры гайки	Номинальный диаметр резьбы d
M16	М18	М20	М22	М24	М27	М30	M36	М42	М48
Шаг резьбы, P	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
Высота, m	15	16	18	19	22	24	24	29	34	38
Диаметр описанной окружности e, не менее	29,9	33,3	35	39,6	45,2	50,9	50,9	60,8	72,1	83,4
Размер под ключ, S	27	30	32	36	41	46	46	55	65	75

Все параметры в таблице указаны в мм.

Номинальный диаметр резьбы d	Теоретическая масса 1000 шт. гаек, кг
M16	50
М18	66
М20	80
М22	108
М24	171
М27	224
М30	266
M36	368
М42	611
М48	921
