Гайка шестигранная ГОСТ 15526-70 используется в машиностроении и строительстве в качестве деталей соединения.
Аналоги ГОСТ:ГОСТ 5927-70,ГОСТ 5915-70.
Технические характеристики
- Класс точности: C.
- Поле допуска резьбы: 8H.
- Класс прочности: 4; 5; 6.
Близкие аналоги (ISO, DIN, EN ISO)
| Стандарт | Наименование | Примечание |
|---|---|---|
| DIN 934 | Гайка шестигранная | Близкие параметры DIN 934 и ГОСТ 15526-70. Основные различия в классах точности гаек и высоты. |
| EN ISO 4032 | Гайка шестигранная | Близкие параметры EN ISO 4032 и ГОСТ 15526-70. Основные различия в классах точности гаек и высоты. |
| DIN 555 (EN ISO 4034) | Гайка шестигранная, класс точности C | Практически идентичны. Незначительные различия в параметре высота гайки. |

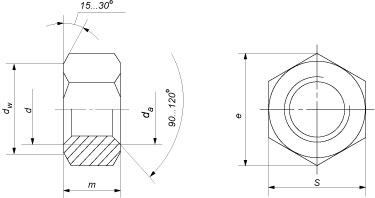

| Параметры гайки |
Номинальный диаметр резьбы d | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М5 | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 | М22 | М24 | М27 | М30 | M36 | М42 | М48 | ||
| Шаг резьбы, P |
0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | |
| da | мин. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| макс. | 5,75 | 6,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| Высота, m | 5,6 | 6,1 | 7,9 | 9,5 | 12,2 | 13,9 | 15,9 | 17,3 | 16 | 18 | 19 | 22 | 24 | 29 | 34 | 38 | |
| Диаметр описанной окружности e, не менее |
8,6 | 10,9 | 14,2 | 18,7 | 20,9 | 23,9 | 26,2 | 29,6 | 33 | 35 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | |
| dw, не менее | 7,2 | 9 | 11,7 | 15,5 | 17,2 | 20,1 | 22 | 24,8 | 27,7 | 29,5 | 33,2 | 38 | 42,7 | 51,1 | 59,9 | 69,4 | |
| Размер под ключ, S |
8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | |
| Теоретическая масса 1000 шт. гаек, кг |
1,376 | 2,717 | 5,833 | 10,66 | 16,245 | 24,25 | 36,08 | 51,16 | 62,6 | 76,77 | 107 | 161,4 | 224,5 | 376,9 | 623,9 | 956,2 |
Все параметры в таблице указаны в мм.
Изменение ГОСТ от 01.01.1991 г. предусматривает возможность изготовления размеров М10, М12, М14, М22 со следующими изменениями в параметрах при неизменности остальных:
| Параметры гайки | Номинальный диаметр резьбы d | |||
|---|---|---|---|---|
| M10 | M12 | M14 | М22 | |
| Диаметр описанной окружности e, не менее |
17,6 | 19,9 | 22,8 | 37,3 |
| dw, не менее | 14,5 | 16,5 | 19,2 | 31,4 |
| Размер под ключ, S | 16 | 18 | 21 | 34 |
При необходимости учета данных параметров при заказе продукции с номинальным размером указанном в таблице просим уточнять у менеджеров данные параметры.
