Болты мебельные с полукруглой головкой и усом DIN 607

Аналоги ГОСТ:ГОСТ 7801-81

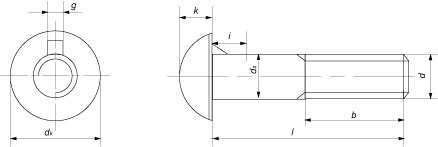

Параметры болта	Номинальный диаметр d
М8	М10	М12	М16
Шаг резьбы, P	1,25	1,5	1,75	2
Высота резьбовой части, b	28	32	36	44
Диаметр нерезьбовой части болта, ds, не более	8	10	12	16
Высота головки, k, не более	6,38	7,45	9,65	11,75
Диаметр головки, dk, не более	16,55	19,65	24,65	30,65
Длина уса, i, не менее	2,3	2,7	3,2	3,5
Ширина уса, g, не более	3	3,2	3,6	4,2

Все параметры в таблице указаны в мм.

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
М8	М10	М12	М16
16	-	-	-	-
20	11,8	-	-	-
25	13,5	21,7	-	-
30	15,3	24,5	39,8	76
35	17,1	27,3	44,4	83
40	19	30,2	49	90
45	20,8	33,2	53,3	98
50	22,7	36,1	57,5	105
55	24,6	38,9	61,7	113
60	26,5	41,8	65,9	122
65	28,4	44,7	70,1	129
70	30,3	47,6	74,3	136
80	34	53,4	82,7	151
90		59,3	91	165
100		65,1	99	180
110			107	195
120			115	210
130				226
140				241
150				257
160				273
