Болты ГОСТ 15589-70

Болт с шестигранной головкой ГОСТ 15589-70 используется в машиностроении и строительстве в качестве деталей соединения.

Аналоги ГОСТ:ГОСТ 7798-70,ГОСТ 7805-70.

Технические характеристики

Класс точности: C.
Поле допуска резьбы: 8g.
Класс прочности: 4.6; 4,8; 5,6; 5,8.

Близкие аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Примечание
DIN 601 (EN ISO 4016)	Болт с шестигранной головкой и неполной резьбой	Практически полностью совпадают. Существуют незначительные различия в отдельных параметрах. Болты по DIN 601 (EN ISO 4016) и ГОСТ 15589-70 одинакового класса точности — C .
DIN 931 (EN ISO 4014)	Болт с шестигранной головкой и неполной резьбой	Болты одного типа. Существуют незначительные различия в отдельных параметрах. Разница в классах точности: ГОСТ 15589-70 — класс точности C, DIN 931 (EN ISO 4014) — класс точности A, B.
DIN 933 (EN ISO 4017)	Болт с шестигранной головкой и полной резьбой	DIN 933 (EN ISO 4017) болт с полной резьбой и основное различие связано с длиной резьбовой части. По тем типам размеров в ГОСТ 15589-70, где резьбовая часть соответствует длине болта DIN 933 (EN ISO 4017) может быть использован в качестве аналога. Разница в классах точности: ГОСТ 15589-70 — класс точности C, DIN 933 (ENISO 4017) — класс точности A, B.

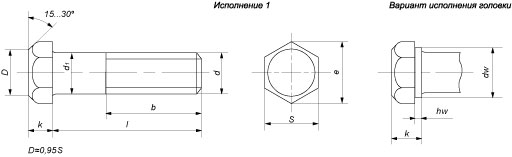

Параметры болта	Номинальный диаметр резьбы d
М20	М22	М24	М27	М30	М36	М42	М48
Шаг резьбы, P	2,5	2,5	3	3	3,5	4	4,5	5
Размер под ключ, S	30	32	36	41	46	55	65	75
Диаметр, d1	20	22	24	27	30	36	42	48
Высота головки, k	12,5	14	15	17	18,7	22,5	26	30
Диаметр описанной окружности e, не менее	33	35	39,6	45,2	50,9	60,8	71,3	82,6
hw, не менее	0,2	0,2	0,2	0,2	0,2	0,2	0,25	0,25
dw, не менее	27,7	29,5	33,2	38	42,7	51,1	59,9	69,4
Длина резьбовой части, b	L≤125	46	50	54	60	66	78	90	102
125	52	56	60	66	72	84	96	108
L>200	65	69	73	79	85	97	109	121

*Все параметры в таблице указаны в мм.

Изменение ГОСТ от 01.01.1991г. предусматривает возможность изготовления размера М22 со следующими изменениями в параметрах при неизменности остальных:

Параметры болта	Диаметр резьбы М 22
Размер под ключ, S	34
Диаметр описанной окружности e, не менее	37,3
dw, не менее	31,4

При необходимости учета данных параметров при заказе продукции с номинальным размером указанном в таблице просим уточнять у менеджеров данные параметры, а также вес таких изделий.

Масса болтов.

Вес размера М22 указан в соответствии с параметрами их производства согласно первой таблице.

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
М20	М22	М24	М27	М30	М36	М42	М48
25	136,4
30	147,9	180,6
35	159,4	194,6	246,9	340,6
40	170,9	208,6	263,5	361,8	479,1
45	182,5	222,6	280,1	373	505,2
50	194	236,6	296,7	404,1	531,2	844,8
55	206,8	250,7	313,3	425,3	557,3	882,4	1304
60	219,1	266,5	329,9	446,5	583,3	920,1	1356
65	231,5	281,4	348,8	467,7	609,4	957,7	1407	2009
70	243,8	296,4	366,5	491,1	635,4	995,3	1458	2076
75	256,1	311,3	384,3	513,6	664	1033	1509	2143
80	268,1	326,2	402,1	536,1	691,8	1071	1561	2211
85	280,8	341,2	419,8	558,6	719,5	1108	1612	2278
90	293,2	356,1	437,6	581	747,3	1151	1663	2345
95	305,5	371	455,4	603,5	775,1	1191	1715	2412
100	317,8	385,9	473,2	626	802,8	1231	1766	2479
105	330,2	400,9	490,9	648,5	830,6	1271	1826	2546
110	342,5	415,8	508,7	671	858,4	1311	1880	2614
115	354,9	430,7	526,5	693,5	886,1	1351	1934	2690
120	367,2	445,7	544,2	716	913,9	1391	1989	2760
125	379,5	460,6	562	738,5	941,7	1431	2043	2831
130	391,9	475,5	579,8	761	969,5	1471	2098	2903
140	416,6	505,4	615,3	806	1025	1551	2207	3045
150	441,2	535,2	650,8	850,1	1080	1631	2315	3187
160	465,9	565,1	686,4	895,9	1136	1711	2424	3329
170	490,6	595	721,9	940,9	1192	1790	2533	3471
180	515,3	624,8	757,5	985,9	1247	1870	2642	3614
190	540	654,7	793	1031	1303	1950	2751	3756
200	564,6	684,6	828,6	1076	1358	2030	2860	3898
220	614	744,3	899,6	1166	1469	2190	3077	4182
240	663,4	804	970,8	1256	1580	2350	3295	4466
260	712,7	863,7	1042	1346	1691	2510	3513	4751
280	762,1	923,5	1113	1436	1802	2670	3730	5035
300	811,4	983,2	1184	1526	1914	2830	3948	5319
