Болты ГОСТ 7801-81

Болт с увеличенной полукруглой головкой и усом (мебельный) ГОСТ 7801-81 используется для соединения компонентов мебели, мебельных стенок, корпусной мебели, столов, стульев, кроватей, диванов, тумбочек, деревянных конструкций.

Цены за килограмм

Размер, мм	Цена за кг
d	L	без покрытия	оцинкованные
6	20	134,19 руб.	148,32 руб.
25	127,28 руб.
8	20 - 50	120,03 руб.	131,39 руб.
25 - 80		140,60 руб.
30 - 80	129,25 руб.
55		126,76 руб.
55 - 100	114,54 руб.
60 - 100		125,83 руб.
10	20 - 30		134,17 руб.
40	122,79 руб.
45		134,18 руб.
50	118,95 руб.	130,31 руб.
60	119,90 руб.	131,26 руб.
70 - 80	115,11 руб.	126,52 руб.
90	117,98 руб.	126,57 руб.
100	115,50 руб.
100 - 120		127,17 руб.
110	115,61 руб.

Технические характеристики

Марки стали: 10кп.
Класс точности: C.
Поле допуска резьбы: 8g.
Класс прочности: 4,8; 5,8.

Близкие аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Примечание
DIN 607	Болт с полукруглой головкой и усом	Согласно DIN 607 параметры головки незначительно отличаются от аналогичных параметров ГОСТ 7801-81.

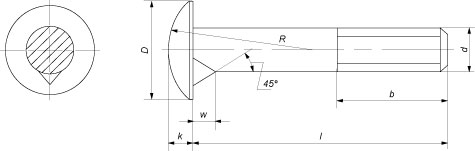

Параметры болта*	Номинальный диаметр резьбы d
М6	М8	М10	М12	M16	М20
Шаг резьбы, P	1	1,25	1,5	1,75	2	2,5
Диаметр головки, D	14	18	23	28	35	44
Высота головки, k	3	4	5	6	8	10
Радиус сферы, R	11	14	18	22	26	32
Высота уса W, не менее	3	3,5	5	6	8	9
Длина резьбовой части, b	L≤120	18	22	26	30	38	46
L>120	-	-	32	36	44	52

*Все параметры в таблице указаны в мм.

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
М6	М8	М10	М12	M16	М20
25	6,501
30	7,346	14,34
35	8,191	15,88	27,16
40	9,035	17,42	29,87	46,53	90,15
45	9,88	18,95	32,32	50,08	96,67
50	10,725	20,48	34,76	53,62	103,2
55	11,57	22,03	37,2	57,16	109,73	188,2
60	12,415	23,57	39,64	60,7	116,25	198,5
65	13,26	25,11	42,08	64,24	122,78	208,7
70	14,105	26,65	44,53	67,78	129,31	219
75	14,95	28,19	46,97	71,32	135,83	229,2
80	15,795	29,73	49,41	74,86	142,36	239,5
90	17,484	32,8	54,3	81,94	155,42	259,9
100	19,174	35,89	59,19	89,01	168,47	280,4
110		38,97	64,06	96,09	181,52	300,9
120		42,04	68,95	103,17	194,58	321,3
130		45,12	73,83	110,25	207,63	341,8
140		48,2	78,72	117,33	220,69	362,3
150		51,28	83,6	124,41	233,74	382,7
160			88,49	131,49	246,79	403,2
170			93,37	138,57	259,85	422,9
180			98,25	145,65	272,9	443,4
190			103,14	152,73	285,95	463,8
200			108,02	159,81	299,01	484,3
