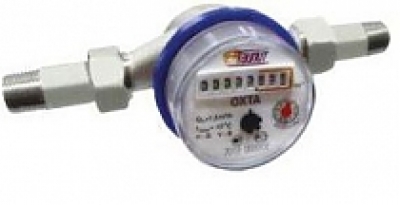

Паспорт на счетчик воды ОХТА
Одноструйные cчетчики ОХТА могут применяться для учета горячей и холодной воды. Выпускаются в трех вариантах корпуса крыльчатого преобразователя (латунь, алюминиевый сплав и полимер) с диаметрами условного прохода 15 и 20 мм.
Основные технические характеристики
| Наименование и размерность величины | Значения для счетчиков с ДУ, мм | |
|---|---|---|
| 15 | 20 | |
| Номинальный расход Qn, м3/ч | 1,5 | 2,5 |
| Максимальный расход Qmax, м3/ч | 3 | 5 |
| Переходный расход Qt, м3/ч | 0,12 | 0,2 |
| Минимальный расход Qmin, м3/ч | 0,03 | 0,05 |
| Максимальное рабочее давление воды не более, Мпа (бар) | 1,0(10) или 1,6(16) | 1,0(10) или 1,6(16) |
| Потеря давления при Qmax,не более, Мпа | 0,1 | 0,1 |
| Емкость счетного механизма, м3 | 99999,999 | 99999,999 |
| Цена оцифрованного деления контрольной шкалы стрелочного указателя, м3 | 0,0001 | 0,0001 |
| Масса счетчика без монтажного комплекта/с монтажным комплектом: | ||
| - ОХТА ХА, ОХТА ГА, не более, кг | 0,26/0,32 | 0,34/0,42 |
| - ОХТА ХЛ, ОХТА ГЛ, не более, кг | 0,66/0,8 | 0,75/1 |
| - ОХТА ХП, ОХТА ГП, не более, кг | 0,24/0,30 | - |
