Скачать паспорт на счетчик воды 420 многоструйный мокроход
Предназначен для измерения объема потребленной питьевой или технической воды с максимальной температурой 40°С и давлении PN16.
Может использоваться с водой низкого качества.
Многоструйный счетчик с мокроходным счетным механизмом старого типа (MN) легко может быть модернизирован до современного 420 при помощи специального комплекта.
Наименование величины | Значения для счетчиков с Ду, мм | ||||
---|---|---|---|---|---|
15 | 20 | 25 | 32 | 40 | |
Минимальный расход, Qmin, м3/ч | 0,03 | 0,05 | 0,07 | 0,14 | 0,2 |
Номинальный расход Qn, м3/ч | 1,5 | 2,5 | 3,5 | 6 | 10 |
Максимальный расход, Qmax, мм | 3 | 5 | 7 | 12 | 20 |
Переходный расход, Qt, м3/ч | 0,12 | 0,2 | 0,28 | 0,48 | 0,8 |
Метрологический класс | В | В | В | В | В |
Емкость счетного механизма, м3 | 105 | 105 | 105 | 105 | 105 |
Цена деления, л | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
Потеря давления при Qmax, Кпа | 55 | 51 | 100 | 85 | 75 |
Класс давления, PN, МПа | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |

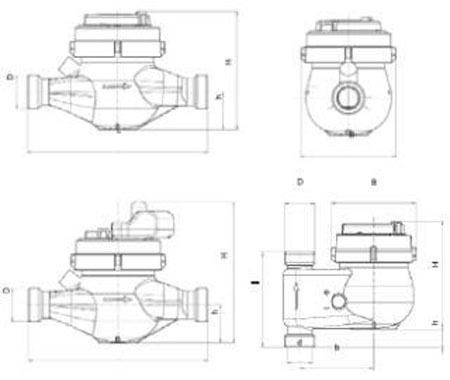

Счетчик для горизонтального трубопровода
Параметр | Значения для счетчиков с Dy, мм | ||||
---|---|---|---|---|---|
15 | 15/20 | 25 | 25/32 | 40 | |
Монтажная длина L, мм | 165(1) | 165/190(2) | 260 | 260 | 300 |
Ширина D, мм | 96 | 96 | 103 | 103 | 134 |
Высота H, мм | 120 | 120 | 135 | 135 | 152 |
Высота с установленным HRI, мм | 150 | 150 | 165 | 165 | 182 |
Высота до оси h, мм | 34 | 36,5 | 45 | 45 | 61 |
Резьба трубопровода | ½
