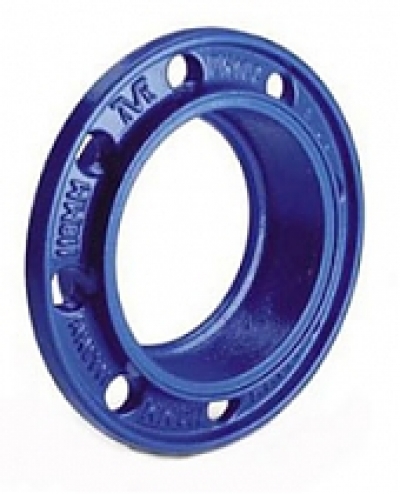

Фланец AVK сборный для чугунных труб 05

Фланец AVK сборный для чугунных труб 05 используется на сетях трубопроводов из чугунных труб, транспортирующих воду, другие нейтральные среды и сточные воды с температурой не более 70. Оснащен устойчивым к натяжению уплотнительным кольцом. Фланцевое присоединение может выполняться по стандартам ISO 7005-2 (EN 1092-2: 1997, DIN 2501) на сетях с давлением 1 или 1,6 МПа.

Материалы

Фланец: чугун ковкий GGG-50 по DIN 1693 (класс 500-7 по BS 2789).
Гильза*: чугун ковкий GGG-50 по DIN 1693 (класс 500-7 по BS 2789).
Покрытие: эпоксидное порошковое по DIN 30677, нанесенное электростатическим способом.
Уплотнительное кольцо: резина EPDM (SBR*).
Кольцо устойчивое к натяжению: ковкий чугун GGG-70 по DIN 1693 (BS 2789, класс 700/2).

DN	Наружний диаметр трубы	Ссыл. No фланца PN10	Ссыл. No кольца уплот. стандартного типа из резины	Ссыл. No уплот.кольца станд.согласно EN-545	Ссыл. No с кольцом устойч. к натяж.
50	66	05-050-2100	05-050-0210	05-063-50011	05-066-50116
60	77	05-060-2100	05-060-0510	05-050-0260	05-077-50116
60	82	05-060-2200	05-065-0210	05-060-0260	05-082-50116
65	98	05-065-2100	05-080-0210	05-065-0260	05-098-50116
80	98	05-080-2200	05-080-0210	05-080-0260	05-098-50116
80	98	05-080-2100	05-800-0210	05-080-0260	05-118-50116
100	118	05-100-2100	05-100-0210	05-100-0260	05-144-50116
125	124	05-125-2200	05-125-0210	05-125-0260	05-170-50116
150	170	05-125-2100	05-150-0210	05-150-0260	05-222-50116
200	222	05-200-2400	05-200-0210	05-200-0260	05-222-50116
200	222	05-200-4400	05-200-0210	05-200-0260	05-274-50111**
250	274	05-250-2400	05-250-0210	05-250-0260	05-274-50111**
250	274	05-250-4400	05-250-0210	05-250-0260	05-326-50111**
300	326	05-300-2400	05-300-0210	05-300-0260	05-326-50111**
300	326	05-300-4400	05-300-0310	05-300-0260	05-326-50111**
400	429	05-400-2400	05-400-0210
400	429	05-400-4400	05-400-0210
500	532	05-500-2200	05-500-0210
600	636	05-600-2200	05-600-0210

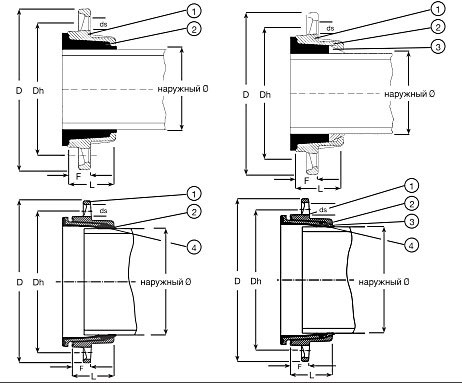

Фланец No	DN фланца мм	Наружн. ? трубы мм	D мм	Dh мм	ds мм	Кол-во отверстий	L мм	F мм	Вес фланца 1	Вес фланца 2	Вес фланца 3
05-050-2100	50	66	165	125	19	4	48	25	2.4	2.8	2.8
05-060-2200	60	77	175	135	19	4	48	25	2.0	2.7	2.8
05-065-2100	65	82	185	135	19	4	48	25	2.0	3.6	3.7
05-080-2200	80	98	200	145	19	4	50	25	2.6	3.2	3.3
05-080-2100	80	98	200	160	19	4	54	28	2.6	3.2	3.3
05-100-2100	100	118	220	160	19	8	54	28	3.0	4.0	4.0
05-125-2100	125	144	250	180	19	8	58	29	5.3	5.4	5.5
05-150-2100	150	170	285	210	19	8	66	31	5.3	6.9	7.3
05-200-2400	200	222	340	210	19	8	66	31	9.2	10.6	11.1
05-200-4400	200	222	340	240	23	8	73	33	9.2	17.2	17.9**
05-250-2400	250	274	395	295	23	12	87	40	15.5	17.2	17.9**
05-250-4400	250	274	395	295	23	12	87	40	15.5	23.3	24.6**
05-300-2400	300	326	445	350	23	12	121	48	22.5	23.3	24.6**
05-300-4400	300	326	445	350	23	12	121	48	22.5	23.3	24.6**
05-400-2400	400	428	565	400	23	16	105	50	34.1
05-400-4400	400	428	565	515	28	16	133	63	34.1
05-500-2200	500	532	670	620	28	20	158	80	56.0
05-600-2200	600	636	780	725	31	20	140	140	84.7

Примечания

Вес фланца 1 - масса фланца со стандартным уплотнительным кольцом, с прокладкой из массивной резины.
Вес фланца 2 - масса фланца со стандартным уплотнительным кольцом, на соответствие EN 545.
Вес фланца 3 - масса фланца с кольцом устойчивым к силам натяжения, новая конструкция.
*DIN 1882 - 4 отверстий.
**Прокладка из массивной резины и свободно сидящее зажимное кольцо.

Компоненты

Фланец
Уплотнительное кольцо
Кольцо устойчивое к натяжению
Гильза
