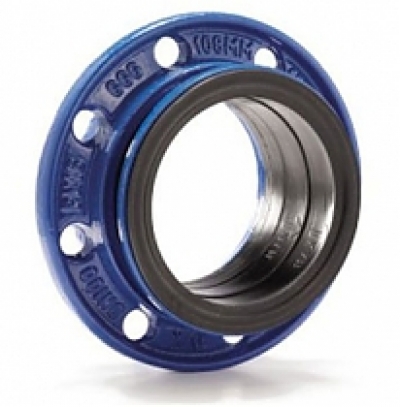

Фланец AVK сборный для ПВХ труб 05

Фланец AVK сборный для ПВХ труб серии 05 применяется для воды и нейтральных жидкостей с температурой не более 70°C. Изготовлен из ковкого чугуна с эпоксидным покрытием. Производится специально для труб ПВХ по ISO 3606. Качество изделия подтверждается международным сертификатом KIWA. Фланец служит в качестве соединительного элемента при монтаже сетей. На производстве фланцы проходят испытания давлением в 1,5 выше номинального.

Материалы

Фланец: чугун ковкий GGG-50 по DIN 1693 (класс 500-7 по BS 2789).
Покрытие: эпоксидное порошковое по DIN 30677, нанесенное электростатическим способом.
Резиновые уплотнения: резина SBR.
Кольцо устойчивое к натяжению: пушечная бронза по BS 1400 LG2.

Компоненты

Фланец
Уплотнительное кольцо
Кольцо устойчивое к натяжению

DN	Наружний диаметр трубы	Ссыл. No фланца PN10/16	Ссыл. No стандартного типа	Ссыл. No с кольцом устойч. к натяж.
50	63	05-050-2100	05-050-0310	05-063-50011
60	63	05-060-2100	05-050-0310	05-063-50011
60	75	05-060-2200	05-060-0510	05-075-50411
65	75	05-065-2100	05-065-0510	05-075-50411
80	90	05-080-2200	05-080-0310	05-090-50011
80	90	05-080-2100	05-080-0310	05-090-50011
100	110	05-100-2100	05-100-0310	05-110-50011
125	125	05-125-2200	05-125-0310	05-125-50011
125	140	05-125-2100	05-125-0310	05-140-50011
150	160	05-150-2100	05-150-0310	05-160-50011
200	200	05-200-X100	05-200-0310	05-200-50011
200	225	05-200-X400	05-200-0310	05-225-50011
250	250	05-250-X100	05-250-0310	05-250-50011
250	280	05-250-X400	05-250-0310	05-280-50011
300	315	05-300-X100	05-300-0310	05-315-50011
400	400	05-400-X100	05-400-0310
500	500	05-500-X100	05-500-0310
600	630	05-600-X100	05-600-0310

Фланец No	DN фланца мм	Наружн. ? трубы мм	D мм	Dh мм	ds мм	Кол-во отверстий	L мм	F мм	Вес фланца	Вес фланца
PN10 PN16	PN10 PN16	PN10 PN16
05-050-2100	50	63	165		125			19			4		48	25	2.4	2.6
05-060-2100	60	63	175		135			19			4		48	25	2.1	2.4
05-060-2200	60	75	175		135			19			4		48	25	2.1	2.4
05-065-2100	65	75	185		145			19			4		50	25	2.1	2.4
05-080-2200	80	90	200		160			19			4		54	28	2.7	3.1
05-080-2100	80	90	200		160			19			8		54	28	2.7	3.1
05-100-2100	100	110	220		180			19			8		58	29	3.2	3.7
05-125-2200	125	125	250		210			19			8		66	31	5.7	6.3
05-125-2100	125	140	250		210			19			8		66	31	5.7	6.3
05-150-2100	150	160	285		240			23			8		73	33	5.7	6.6
05-200-X100	200	200	340	295		295	23		23	8		12	87	40	10.3	12.4
05-200-X400	200	225	340	295		295	23		23	8		12	87	40	9.4	12.0
05-250-X100	250	250	395	350		350	23		28	12		12	121	48	16.0	20.3
05-250-X400	250	280	395	350		350	23		28	12		12	121	48	15.9	17.7
05-300-X100	300	325	445	400		410	23		28	12		12	105	50	22.8	25.6
05-400-X100	400	400	565	515		525	28		31	16		16	133	63	37.8
05-500-2100	500	500	670	620			28			20			158	80	59.4
05-600-2100	600	630	780	725			31			20			140	140	85.9
