Трубные фланцы и фланцевые фитинги ASME/ANSI B16.5 и B16.47

Цены на фланцы ASME/ANSI B16.5 и B16.47 уточняйте у менеджеров по телефонам или через форму обратной связи.

Стандарты ASME/ANSI B16.5 и B16.47 приняты Американским обществом инженеров-механиков (American Society of Mechanical Engineers, ASME) и Американским национальным институтом стандартов (American National Standards Institute, ANSI).

Согласно стандартам ASME/ANSI устанавливаются параметры изделий: номинальное давление, рабочие температуры, используемые материалы, размеры, допуски, маркировка, испытания, тип крепежей.

Фланцы резьбовые делят на различные виды по размерам, способу крепления и форме уплотнительной поверхности.

Стандарт ASME/ANSI B16.5 регламентирует изготовление фланцев размером от NPS 1/2 до NPS 24 с условным давлением классов 150, 300, 400, 600, 900, 1500 и 2500 psi (в МПа соответственно: 1,03; 2,07; 2,76; 4,14; 6,21; 10,34 и 17,24).

Стандарт ASME/ANSI B16.47 относится к тем же категориям оборудования с размерами от NPS 26 до NPS 60 и с условным давлением классов 75, 150, 300, 400, 600 и 900 psi.

Под стандарт подпадают фланцы, изготовленные литьем и ковкой, а также стальные фланцевые заглушки и фланцевые фитинги (литые, кованые и из листовой стали). Кроме того, нормативы и рекомендации стандарта ASME/ANSI B16.5 касаются крепления фланцев, прокладок и соединений.

Условный диаметр фланцев (Ду, Dу, DN) по американским стандартам измеряется в дюймах (1" = 2,54 см). Величина условного давления фланцев (Ру, PN) обозначается рядом классов (Class, фунт-сила на квадратный дюйм, lb/in?, psi, pounds per squared inch): 150, 300, 400, 600, 900, 1500, 2000, 2500, 3000, 5000, 10000, 15000, 20000.

Точный перевод Ру фланцев из американской системы

1 psi = 0,00689476 Мпа; 1 MПа = 10,19716213 кгс/см?; 1 psi = 0,070306955 кгс/см?

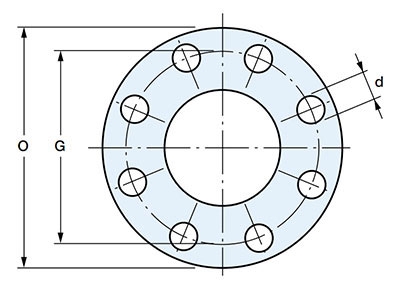

Типы фланцев стандарта ASME/ANSI

• O — диаметр внешний фланца;
• G — расстояние межосевое крепежных отверстий фланца;
• d — диаметр крепежных отверстий фланца

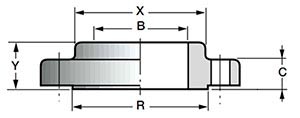

1. Flanges ANSI/ASME Slip On (Flange SO) — фланцы стальные плоские приварные.
Фланцы стальные плоские при монтаже надеваются на трубу и привариваются к ней. DN: 1/2"–60". Class: 150–1500, для 1500 lbs только 1/2"–2 1/2" (ANSI B 16.5); 75–350 (ANSI B 16.47).

• Y — высота фланца;
• С — толщина тела;
• R — диаметр прижимной поверхности;
• X — диаметр стыка под приварку;
• B — диаметр внутренний фланца

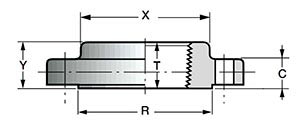

2. ANSI/ASME Threaded (Screwed, ST) Flanges — фланцы стальные резьбовые.
Фланцы с резьбой применяются с большими ограничениями в особых случаях. Главное их преимущество — возможность сборки без сваривания при высоком давлении на участках трубопроводов, где применение сварки ограничено нормами безопасности. Стальные фланцы с резьбой нельзя применять в условиях сильных колебаний температуры и механических деформаций, поскольку высока вероятность разгерметизации соединения.

DN: 1/2"–3".

Class: 150–1500, для 1500 lbs только 1/2"–2 1/2" (ANSI B 16.5).

• Y — высота фланца;
• С — толщина тела;
• R — диаметр прижимной поверхности;
• X — диаметр стыка под приварку;
• Т — длина резьбы

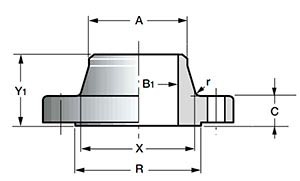

3. ANSI/ASME Welding Neck Flanges (WN, Weld Neck) — воротниковые (стальные приварные встык) фланцы.
Воротниковые (юбочные) фланцы привариваются встык к торцу трубы. Такое присоединение обеспечивает устойчивость к деформациям, низким и высоким температурам, уменьшает турбуленцию в области фланцевого соединения. Фланцы стальные приварные встык наиболее часто применяются для трубопроводов с высокими нагрузками.

DN: 1/2"–60".

Class: 150–2500 (ANSI B 16.5); 75–900, для 900 lbs только 26"–48" (ANSI B 16.47).

• Y 1 — высота фланца;
• С — толщина тела;
• R — диаметр прижимной поверхности;
• X — диаметр воротника под приварку;
• B 1 — диаметр внутренний фланца;
• r — радиус

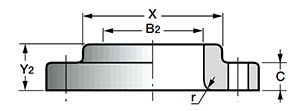

4. Flanges ANSI/ASME Lap Joint (LJ, Lapped Flange) — фланцы приварные внахлест (фланцы с соединением внахлест, фланцы свободные).
Фланцы приварные внахлест по своей форме похожи на плоские фланцы Slip On, но имеют скругленную внутреннюю кромку около уплотнительной поверхности для плотного прилегания к концевому приварному кольцу. Фланцы данного типа не привариваются к трубе, а могут свободно вокруг нее вращаться. Фланцы приварные внахлест применяются на часто разбираемых участках трубопроводов. Такие соединения легко монтируются, поскольку крепежные отверстия легко выравниваются относительно противоположного фланца. Свободные фланцы не вступают в контакт со средой, поэтому их не обязательно изготавливать из коррозионно-стойкой стали.

• DN: 1/2"–24".
• Class: 150–1500, для 1500 lbs только 1/2"–2 1/2" (ANSI B 16.5).Y 2 — высота фланца;
• С — толщина тела;
• X — диаметр стыка под приварку;
• B 2 — диаметр внутренний фланца;
• r — радиус

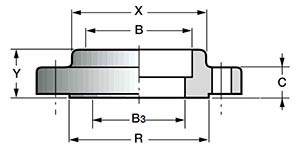

5. ANSI/ASME Socket Weld Flanges (SW) — фланцы с впадиной под сварку (раструбные фланцы).
Фланцы раструбные (стальные фланцы с впадиной под сварку) надеваются на торец трубы и привариваются к ней. Фланец Socket weld похож на плоский фланец, но радиус отверстия приварной поверхности раструбного фланца больше внутреннего радиуса трубы примерно на толщину ее стенки.

• DN: 1/2"–24".
• Class: 150–1500, для 1500 lbs только 1/2"–2 1/2" (ANSI B 16.5).Y — высота фланца;
• С — толщина тела;
• R — диаметр прижимной поверхности;
• X — диаметр стыка под приварку;
• B — диаметр проточки;
• B 3 — диаметр внутренний фланца

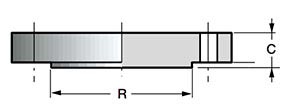

6. Flange ANSI/ASME Blind (Blank) — заглушки фланцевые стальные.
Заглушки фланцевые стальные (стальные приварные фланцы без отверстия посередине) применяются для закрытия концевого участка трубопровода или для доступа к его промежуточному участку.

DN: 1/2"–60".

Class: 150–2500 (ANSI B 16.5); 75–900, для 900 lbs только 26"–48" (ANSI B 16.47).

• С — толщина тела;
• R — диаметр прижимной поверхности

Стандарт ASME/ANSI устанавливает следующие варианты исполнений фланцев.

Схема	Название
	Raised face - Соединительный выступ для класса 150 и 300
	Raised face - Соединительный выступ для класса 400 и выше
	Large or small male face - Широкий или узкий выступ для класса 300 и выше
	Large or small female face - Широкая или узкая впадина для класса 300 и выше
	Small male face on end of pipe - Узкий выступ (конец трубы) для класса 150 и выше
	Small female face on end of pipe - Узкая впадина (конец трубы) для класса 150 и выше
	Large or small tongue face - Широкий или узкий шип для класса 300 и выше
	Large or small groove face - Широкий или узкий паз для класса 300 и выше
	Ring joint face - Прокладка восьмиугольного или овального сечения для класса 150 и выше
