Фланцы плоские приварные ГОСТ 33259-2015 сталь 20

Энергоконтроль осуществляет продажу фланцев поГОСТ 33259-2015из стали 20 в СПб и Москве. Предлагаем широкий выбор диаметров от 15 мм до 1600 мм и давления (Ру) от 2,5 кгс/см²до 25 кгс/см². Также возможно изготовление фланцев по Вашим чертежам.

Фланцы сталь 20 поГОСТ 33259-2015– это наиболее популярный вид соединительных деталей трубопроводов. Фланцы из углеродистой стали 20 имеют широкий диапазон применения в коммунальной и промышленных сферах.

Ниже представлен розничный прайс на фланцы плоские. Оптовые цены, условия скидок и доставки уточняйте у менеджеров по телефонам.

Розничные цены на фланцыГОСТ 33259-2015сталь 20

Ду, мм	Цена с НДС, за 1 шт
Ру 2,5	Ру 6	Ру 10	Ру 16	Ру 25
15	договор.	38 руб.	62 руб.	75 руб.	79 руб.
20	договор.	60 руб.	82 руб.	96 руб.	110 руб.
25	договор.	74 руб.	99 руб.	121 руб.	124 руб.
32	договор.	116 руб.	140 руб.	165 руб.	181 руб.
40	договор.	131 руб.	159 руб.	192 руб.	211 руб.
50	договор.	137 руб.	164 руб.	205 руб.	242 руб.
65	договор.	168 руб.	241 руб.	284 руб.	304 руб.
80	договор.	252 руб.	253 руб.	320 руб.	380 руб.
100	договор.	294 руб.	349 руб.	417 руб.	605 руб.
125	договор.	407 руб.	489 руб.	579 руб.	861 руб.
150	договор.	460 руб.	682 руб.	765 руб.	1 055 руб.
200	договор.	600 руб.	740 руб.	1 016 руб.	1 433 руб.
250	договор.	794 руб.	1 113 руб.	1 500 руб.	2 142 руб.
300	договор.	1 187 руб.	1 314 руб.	1 796 руб.	2 410 руб.
350	договор.	1 314 руб.	1 748 руб.	2 448 руб.	3 638 руб.
400	договор.	1 597 руб.	2 315 руб.	3 308 руб.	4 678 руб.
450	договор.	2 567 руб.	4 470 руб.	2 088 руб.	2 977 руб.
500	договор.	5 387 руб.	6 946 руб.	2 959 руб.	4 443 руб.
600	договор.	договор.	договор.	8 033 руб.	9 450 руб.
700	договор.	4 205 руб.	6 237 руб.	8 505 руб.	13 514 руб.
800	договор.	5 009 руб.	8 033 руб.	11 870 руб.	18 711 руб.
900	договор.	6 143 руб.	9 923 руб.	16 061 руб.	договор.
1000	договор.	7 182 руб.	12 758 руб.	19 467 руб.	договор.
1200	договор.	11 435 руб.	21 735 руб.	32 319 руб.	договор.
1400	договор.	18 428 руб.	32 130 руб.	42 408 руб.	договор.
1600	договор.	22 680 руб.	50 663 руб.	договор.	договор.

Технические характеристики фланцев стальных плоских приварных

Марка стали: сталь 20 (конструкционная углеродистая)
Температура среды: - 70°С до +300 °С
Условное давление: от 0,1 МПа до 2,5 МПа (от 1 кгс/см2 до 25 кгс/см2)
Свариваемость: без ограничений

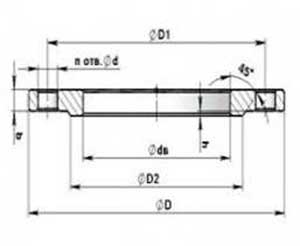

Фланец стальной плоский приварной ГОСТ 12820-80

PN, МПа	Dn, мм	D, мм	D1, мм	dв, мм	dxn, мм	Толщина b, мм	Кол-во отв. Шт	Масса, кг
2.5	800	975	920	820	30	21	24	36.63
2.5	1000	1175	1080	1020	30	25	28	52.58
2.5	1200	1375	1320	1220	30	25	32	62.36
2.5	1400	1575	1520	1420	30	27	36	77.6
2.5	1600	1785	1730	1620	30	27	40	94.3
6	15	80	55	19	11	10	4	0.33
6	20	90	65	26	11	12	4	0.53
6	25	100	75	33	11	12	4	0.64
6	32	120	90	39	14	13	4	1.01
6	40	130	100	46	14	13	4	1.21
6	50	140	110	59	14	13	4	1.33
6	65	160	130	78	14	13	4	1.63
6	80	185	150	91	18	15	4	2.44
6	100	205	170	110	18	15	4	2.85
6	125	235	200	135	18	17	8	3.88
6	150	260	225	161	18	17	8	4.39
6	200	315	280	222	18	19	8	5.89
6	250	370	335	273	18	20	12	7.67
6	300	435	395	325	22	20	12	10.28
6	350	485	445	377	22	22	12	12.58
6	400	535	495	426	22	24	16	15.2
6	500	640	600	530	22	25	16	19.72
6	600	755	705	630	26	25	20	26.24
6	700	860	810	720	26	27	24	36.68
6	800	975	920	820	30	27	24	46.14
6	900	1075	1020	920	30	29	24	55.1
6	1000	1175	1120	1020	30	31	28	64.36
6	1200	1400	1340	1220	33	34	32	99.03
6	1400	1620	1560	1420	33	43	36	161.45
6	1600	1820	1760	1620	33	48	40	203.05
10	15	95	65	19	14	10	4	0.51
10	25	115	85	33	14	12	4	0.89
10	32	135	100	39	18	14	4	1.4
10	40	145	110	46	18	15	4	1.71
10	50	160	125	59	18	15	4	2.06
10	65	180	145	78	18	17	4	2.8
10	80	195	160	91	18	17	4	3.19
10	100	215	180	110	18	19	8	3.96
10	125	245	210	135	18	21	8	5.4
10	150	280	240	161	22	21	8	6.62
10	200	335	295	222	22	21	8	8.05
10	250	390	350	273	22	23	12	10.65
10	300	440	400	325	22	24	12	12.9
10	350	500	460	377	22	24	16	15.85
10	400	565	515	426	26	26	16	21.56
10	450	615	565	480	26	26	20	22.76
10	500	670	620	530	26	28	20	27.7
10	600	780	725	630	30	31	20	39.4
10	700	895	840	720	30	34	24	59.46
10	800	1010	950	820	33	37	24	79.16
10	900	1110	1050	920	33	40	28	94.13
10	1000	1220	1160	1020	33	43	28	118.43
10	1200	1455	1380	1222	39	51	32	197.44
10	1400	1675	1590	1420	45	60	36	278.92
10	1600	1915	1820	1620	52	70	40	422.65
16	15	95	65	19	14	12	4	0.61
16	20	105	75	26	14	14	4	0.86
16	25	115	85	33	14	16	4	1.17
16	32	135	100	39	18	16	4	1.58
16	40	145	110	46	18	17	4	1.96
16	50	160	125	59	18	19	4	2.58
16	65	180	145	78	18	21	4	3.42
16	80	195	160	91	18	21	4	3.71
16	100	215	180	110	18	23	8	4.73
16	125	245	210	135	18	25	8	6.38
16	150	280	240	161	22	25	8	7.81
16	200	335	295	222	22	27	12	10.1
16	250	405	355	273	26	28	12	14.49
16	300	460	410	325	26	28	12	17.78
16	350	520	470	377	26	30	16	22.88
16	400	580	525	426	30	34	16	31
16	450	640	585	480	30	38	20	39.64
16	500	710	650	530	33	44	20	57.01
16	600	840	770	630	39	45	20	80.03
16	700	910	840	720	39	47	24	84.21
16	800	1020	950	820	39	49	24	104.41
16	900	1120	1050	920	39	54	28	128.6
16	1000	1255	1170	1020	45	58	28	179.37
16	1200	1485	1380	1220	52	71	32	297.78
25	20	105	75	26	14	16	4	0.98
25	25	115	85	33	14	16	4	1.17
25	32	135	100	39	18	18	4	1.77
25	40	145	110	46	18	19	4	2.18
25	50	160	125	59	18	21	4	2.71
25	65	180	145	78	18	21	8	3.22
25	80	195	160	91	18	23	8	4.06
25	100	230	190	110	22	25	8	5.92
25	125	270	220	135	26	27	8	8.26
25	150	300	250	154	26	27	8	10.51
25	200	360	310	222	26	29	12	13.34
25	250	425	370	273	30	31	12	18.9
25	300	485	430	325	30	32	16	23.95
25	350	550	490	377	33	38	16	34.35
25	400	610	550	426	33	40	16	44.62
25	500	730	660	530	39	48	20	67.3
25	600	840	770	630	39	49	20	90.87
25	700	960	875	720	45	55	24	126.82
25	800	1075	990	820	45	63	24	181.43

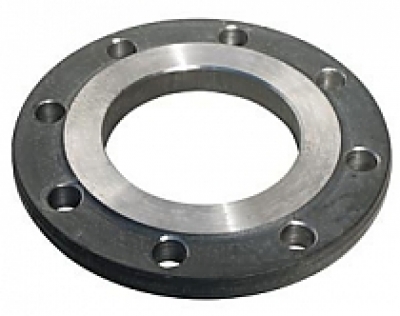

Фланцы стальные плоские приварные – это соединительный элемент трубопровода, визуально похож на плоский диск и имеет равноудаленные друг то друга отверстия. Соединяются плоские фланцы болтами или шпильками соответствующих размеров. Фланцы плоские применяются во всех отраслях промышленности, где используются трубопроводные системы:

Газопроводы
Нефтепроводы
Водопроводы и другие

ФланцыГОСТ 33259-2015одевают на трубу и приваривают по задней поверхности.

Фланцы стальные могут быть изготовлены в различных исполнениях: 1, 2, 3, 4, 5, 8 и 9 Исполнения фланцев имеют различные геометрические параметры с соединительной поверхности.

Варианты исполнения фланцев:

Схема	Исполнение
	Исполнение 1 фланца с соединительным выступом
	Исполнение 2 фланца с выступом
	Исполнение 3 фланца с впадиной
	Исполнение 4 фланца с шипом
	Исполнение 5 фланца с пазом
	Исполнение 6 фланца под линзовую прокладку
	Исполнение 7 фланца под прокладку овального сечения
	Исполнение 8 фланца с шипом под фторопластовую прокладку
	Исполнение 9 фланца с пазом под фторопластовую прокладку

Плоские стальные фланцы могут иметь любое исполнение, кроме 6-го и 7-го.

ФланцыГОСТ 33259-2015изготавливаются из различных видов сталей: сталь 20, сталь 09Г2С, сталь 12Х18Н10Т, сталь 10Х17Н13М2Т и др. Фланцы сталь 20 - самые распространенные и популярные. Данный вид плоских фланцев обладает большим преимуществом: его возможно применять при температурах окружающей среды от -70°С до +300 °С, при различном давлении от 0,1 МПа до 2,5 МПа (от 1 кгс/см2 до 25 кгс/см2).
