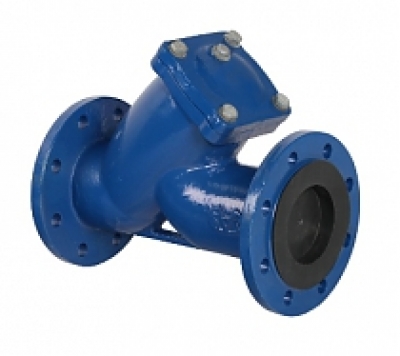

Фильтры чугунные сетчатые ЛАЗ ФМУ

Фильтры ФМУ ЛАЗ чугунные сетчатые применяется для улавливания стойких механических примесей в не агрессивных жидкостях. Фильтры задерживают твердые частицы, размеры которых превышают размеры ячеек, защищают от засорений самые уязвимые элементы водных установок, таких как насосы, регулирующая арматура, балансировочные клапаны, расходомеры и другие устройства с повышенным требованием к чистоте проходящей через них воды. Удаление отфильтрованных частиц производится путем откручивания крышки и очистки фильтрующего элемента.

Цены на фильтры ЛАЗ ФМУ:

ДУ	Цена
25	910 руб.
32	1 150 руб.
40	1 540 руб.
50	2 070 руб.
65	2 580 руб.
80	3 340 руб.
100	4 580 руб.
125	6 670 руб.
150	9 750 руб.
200	16 640 руб.
250	24 440 руб.
300	38 480 руб.

Технические характеристики

Наименование параметра	Фильтр
Условный диаметр Dn,мм	25	32	40	50	65	80	100	125	150	200	250	300
Максимальный расход среды,м³/ч	17	20	33	54	95	140	201	340	526	870	1260	1735
Размер ячейки фильтрующей сетки, мм*	от 0,8 до 1,5	от 2,0 до 3,0
Присоединение к трубопроводу	Резьбовое по ГОСТ 6527-68	Фланцевое по ГОСТ 12815-80

Габаритные и присоединительные размеры

Условный диаметр Dn,мм	25	32	40	50	65	80	100	125	150	200	250	300
L,мм	115	135	160	230	290	310	350	400	480	600	730	850
В,мм	115	140	150	160	180	195	215	245	280	335	405	460
Н,мм	85	100	110	145	155	180	220	260	300	360	470	550
Масса, кг, не более ФМУ	1,45	2,1	3	8,2	11,3	13,4	19,5	27,6	41,3	88,9	110,2	169,3
Масса, кг, не более ФМУ (У)	1,5	2,4	3,2	8,6	11,7	13,6	21	29,2	43,4	97,3	111,6	172,2

Основные материалы конструкции

Корпус - Чугун
Крышка - Чугун
Фильтрующая сетка - Нержавеющая сталь
Пробка сливная - Сталь
Прокладка сливной крышки - ЭПДМ/Паронит

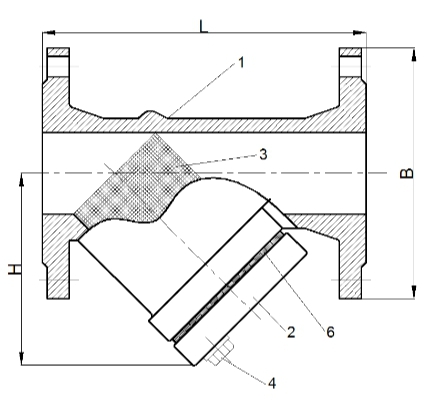

Конструкция фильтров чугунных сетчатых ФМУ ЛАЗ
