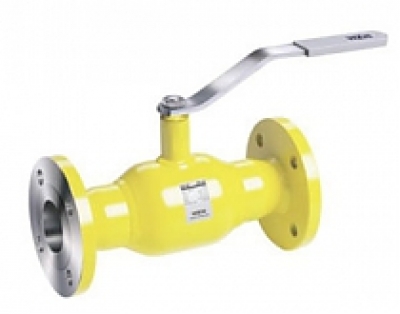

Полнопроходные шаровые краны для газа Vexve серии 309 с фланцевым присоединением выпускаются с Ду от 15 до 250 мм. Рассчитаны на давление Ру 25 или 40. Рекомендуем комплектовать краны серии 309 электроприводами ZPA Pecky и Auma.
Цены на краны Vexve 309
| DN | PN | Цена без НДС |
|---|---|---|
| 15 | 40 | 4 063 руб |
| 20 | 40 | 4 190 руб |
| 25 | 40 | 4 931 руб |
| 32 | 40 | 5 736 руб |
| 40 | 40 | 6 575 руб |
| 50 | 40 | 8 896 руб |
| 65 | 25 | 11 344 руб |
| 80 | 25 | 14 990 руб |
| 100 | 25 | 25 234 руб |
| 125 | 25 | 34 726 руб |
| 150 | 25 | 65 574 руб |
| 200 | 25 | 123 856 руб |
| 250 | 25 | 261 428 руб |
Технические характеристики
- Корпус: углеродистая сталь, EN 10217-2 P235GH (1.0345).
- Шар: нержавеющая сталь, EN X5CrNi18-10 (1.4301).
- Шток: нержавеющая сталь, EN X8CrNiS18-9 (1.4305).
- Уплотнение шара: углепластик PTFE.
- Уплотнение штока: NBR.
- Температура: от -40°C до 70°C.
Ручки
- DN 10-150: оцинкованная сталь.
- DN 200-250: окрашенная углеродистая сталь.
- DN 300: поставляется только с механическим редуктором.
- DN 150-300: рекомендуется механический редуктор с червячной передачей.

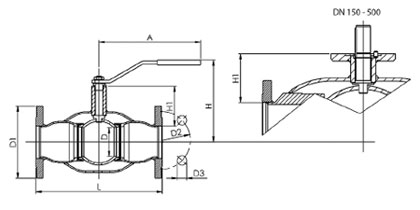

Размеры
| DN | PN корпус | PN фланцы | Код | D | D1 | D2 | D3 | H | H1 | A | L | Отверстия | Кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | 40 | 309015 | 15 | 95 | 65 | 14 | 100 | 26 | 120 | 245 | 4 | 2,4 |
| 20 | 40 | 40 | 309020 | 20 | 105 | 75 | 14 | 105 | 43 | 150 | 245 | 4 | 2,9 |
| 25 | 40 | 40 | 309025 | 25 | 115 | 85 | 14 | 105 | 43 | 150 | 275 | 4 | 4,7 |
| 32 | 40 | 40 | 309032 | 32 | 140 | 100 | 18 | 125 | 61 | 190 | 275 | 4 | 5,4 |
| 40 | 40 | 40 | 309040 | 40 | 150 | 110 | 18 | 130 | 65 | 190 | 320 | 4 | 7,2 |
| 50 | 25 | 16 | 309050 | 50 | 165 | 125 | 18 | 180 | 79 | 280 | 320 | 4 | 9,7 |
| 65 | 25 | 16 | 309065 | 65 | 185 | 145 | 18 | 190 | 83 | 280 | 325 | 8 | 11,5 |
| 80 | 25 | 16 | 309080 | 80 | 200 | 160 | 18 | 220 | 104 | 280 | 350 | 8 | 16,8 |
| 100 | 25 | 16 | 309100 | 100 | 220 | 180 | 18 | 245 | 108 | 420 | 350 | 8 | 23,6 |
| 125 | 25 | 16 | 309125 | 125 | 250 | 210 | 18 | 265 | 117 | 600 | 375 | 8 | 32 |
| 150 | 25 | 16 | 309150 | 150 | 285 | 240 | 22 | 260 | 118 | 900 | 515 | 8 | 65 |
| 200 | 25 | 16 | 309200 | 200 | 340 | 295 | 22 | 334 | 135 | 1200 | 560 | 12 | 115 |
| 250 | 25 | 16 | 309250 | 250 | 405 | 355 | 26 | - | 158 | - | 595 | 12 | 155 |
| 300 | 25 | 16 | 309300 | 290 | 460 | 410 | 26 | - | 208 | - | 716 | 12 | 215 |
| 350 | 25 | 16 | 309350 | 340 | 520 | 470 | 26 | - | 267 | - | 802 | 16 | 315 |
| 400 | 25 | 16 | 309400 | 390 | 580 | 525 | 30 | - | 309 | - | 1140 | 16 | 595 |
| 500 | 25 | 16 | 309500 | 489 | 715 | 650 | 33 | - | 325 | - | 1016 | 20 | 1340 |
