Краны высокого давления шаровые Ру 6-40 атм фланцевые

Краны высокого давления шаровые Ру 6-40 атм фланцевые

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

20.00 р.

ПОЛНОЕ ОПИСАНИЕ
ОТЗЫВЫ

Краны высокого давления шаровые фланцевые Ру 6-40 атм предназначены для использования на трубопроводе в качестве запорного органа.

Тип присоединения: фланцевый
Ду: 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250
Ру: 6; 10; 16; 25; 40
Пространственное положение: любое
Класс герметичности: А по ГОСТ Р 54808-2011
Перекрытие потока: осуществляется поворотом ручки на 90º

Габаритные и присоединительные размеры

Ду	Lстр	L	S	d	Dц	D	d1	n	H	Вес, кг
Ру 16
10	130	166	108	9	60	90	14	4	102	1,6
15	130	191	108	14	65	95	14	4	107	1,8
20	150	187	108	19	75	105	14	4	116	2,1
25	160	267	180	23	85	115	14	4	138	3,7
32	180	275	180	30	100	135	18	4	154	4,7
40	200	400	300	40	110	145	18	4	173	7,3
50	230	415	300	50	125	160	18	4	195	11
65	290	445	300	64	145	180	18	4	210	15,5
80	310	560	405	75	160	195	18	4	295	18
100	350	580	405	93	180	215	18	8	318	27,2
125	400	605	405	123	210	245	18	8	360	50
150	480	650	410	145	240	280	22	8	426	65,2
200	600	710	410	198	295	330	22	12	453	135
Ру 25
10	130	166	108	9	60	90	14	4	102	1,6
15	130	191	108	14	65	95	14	4	107	1,8
20	150	187	108	19	75	105	14	4	116	2,1
25	160	267	180	23	85	115	14	4	138	3,7
32	180	275	180	30	100	135	18	4	154	4,7
40	200	400	300	40	110	145	18	4	173	7,3
50	230	415	300	50	125	160	18	4	195	11
65	290	445	300	64	145	180	18	8	210	15,5
80	310	560	405	75	160	195	18	8	295	18
100	350	580	405	93	190	230	22	8	326	27,2
125	400	605	405	123	220	270	26	8	372	50
150	480	650	410	145	250	300	26	8	436	65,2
200	600	710	410	198	310	360	29	12	466	135
Ру 40
10	130	166	108	9	60	60	14	4	57	1,6
15	130	191	108	14	65	95	14	4	59	1,8
20	150	187	108	19	75	105	14	4	63	2,1
25	160	267	180	23	85	115	14	4	80	3,7
32	180	275	180	30	100	135	18	4	86	4,7
40	200	400	300	40	110	145	18	4	100	7,3
50	230	415	300	50	125	160	18	4	195	11
65	290	445	300	64	145	180	18	8	210	15,5
80	310	560	405	75	160	195	18	8	295	18,3
100	350	580	405	93	190	230	22	8	326	28
125	400	605	405	123	220	270	26	8	372	52
150	480	650	410	145	250	300	26	8	436	66
200	600	710	410	198	320	375	29	12	516	137

По желанию компклетуются ответными фланцами по ГОСТ 12820-80 или по ГОСТ 12821-80, крепежом и прокладками. Возможно изготовление с фланцами по зарубежным стандартам.

Варианты исполнений по материалу

Параметры	Сталь 20	Стал ь09Г2С	Сталь 12Х18Н10Т	Сталь 10Х17Н13М2Т
Рабочая среда	неагрессивные к проточной части крана среды(вода, масло, нефтепродукты, природный газ и прочее)	агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее)
пищевые продукты
Темература рабочей среды	до 160ºС (при использовании уплотнений и седел из Ф4)до 200ºС (при использовании уплотнений и седел из Ф4К20)
Климатическое исполнение по ГОСТ 15150-69	УХЛ2	ХЛ1	УХЛ1	УХЛ1
Температура окружающей среды	от -40º до +50º	от -60º до +50º	от -60º до +50º	от -60º до +50º
Материал основных деталей
Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.)	Сталь 20	Сталь 09Г2С	Сталь 12Х18Н10Т	Сталь 10Х17Н13М2Т
Пробка	Сталь 12Х18Н10Т	Сталь 10Х17Н13М2Т
Шпиндель	Сталь 20Х13	Сталь 14Х17Н2/12Х18Н10Т
Седла	Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС)
Уплотнения	Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС)

Обозначение

11с01пф - сталь 20
11лс01пф - сталь 09Г2С
11нж01пф - нержавеющая сталь

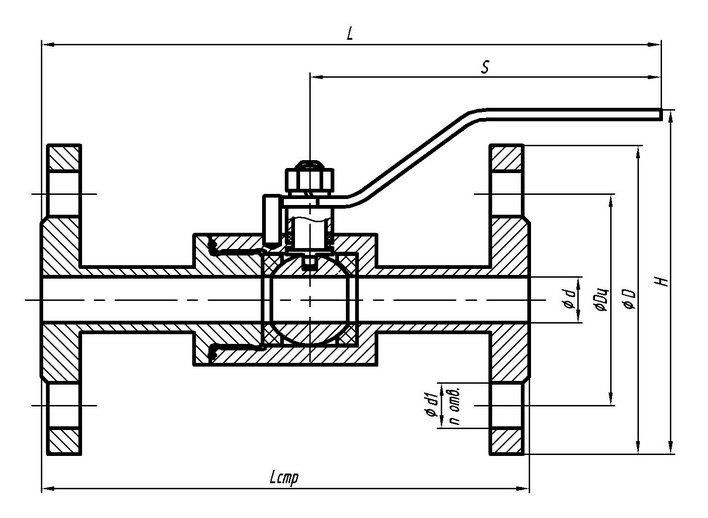

Двухсоставная конструкция корпуса

Краны высокого давления шаровые РУ 6-40 атм фланцевые

Ду до 40 мм из стали 20 и стали 09Г2С
Ду до 32 мм из нержавеющей стали

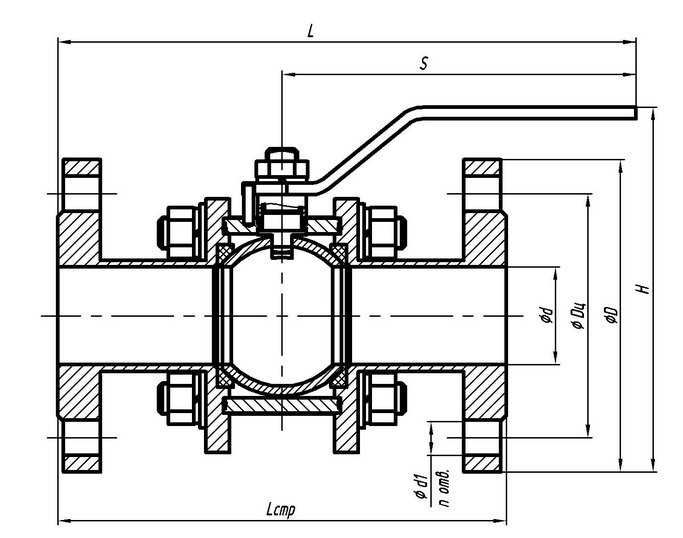

Трехсоставная конструкция корпуса (стяжной на шпильках)

Краны высокого давления шаровые РУ 16-40 атм фланцевые

Ду свыше 40 мм из стали 20 и стали 09Г2С
Ду свыше 32 мм из нержавеющей стали
