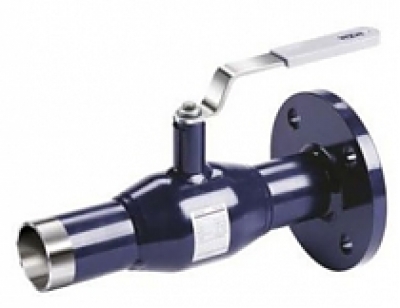

Краны шаровые стальные Vexve серия 105 сварка/фланец

Краны шаровые стальные Vexve серии 105 с фланцевым и приварным концами выпускаются с Ду от 15 до 300 мм и рассчитаны на давление Ру 25, 40.Применяются для перекрытия потока рабочей среды в системах теплоснабжения, системах сжатого воздуха и нефтепроводах. Разный тип присоединения двух концов шаровых кранов серии 105 дает возможность использовать их в трубопроводах с различными окончаниями труб.

Цены на краны Vexve 105

DN	PN	Цена без НДС
15	40	2 125 руб
20	40	2 209 руб
25	40	2 467 руб
32	40	2 651 руб
40	40	3 152 руб
50	40	3 723 руб
65	25	4 920 руб
80	25	6 653 руб
100	25	9 830 руб
125	25	14 447 руб
150	25	22 390 руб
200	25	42 596 руб
250	25	81 170 руб
300	25	165 270 руб

Технические характеристики

Корпус: Углеродистая сталь, EN 10217-2 P235GH (1.0345).
Втулка штока: Сталь.
Шар: Нержавеющая сталь, EN X5CrNi18-10 (1.4301).
Шток: Нержавеющая сталь, EN X8CrNiS18-9 (1.4305).
Уплотнение шара: Углепластик PTFE.
Патрубки: Сталь, EN 10217-2 P235GH (1.0345).
Ручка: Оцинкованная сталь с пластиковым покрытием.
Уплотнительные кольца: FPM.
Уплотнительная втулка: PTFE.

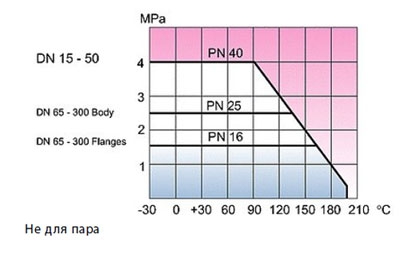

Температура: от -30°C до +200°C.

Ручки

DN 10-150: оцинкованная сталь.
DN 200-250: окрашенная углеродистая сталь.
DN 300: поставляется только с механическим редуктором.
DN 150-300: рекомендуется механический редуктор с червячной передачей.

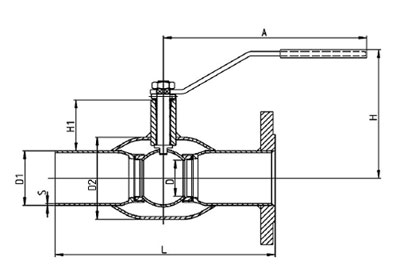

Размеры

DN	PN корпус	PN фланцев	Kод	D	D1	D2	S	H	H1	A	L	Kv	Кг
15	40	40	105015	10	21,3	33,7	2,0	100	23	120	240	8	1,2
20	40	40	105020	15	26,9	42,4	2,3	100	24	120	240	14	1,7
25	40	40	105025	20	33,7	48,3	2,6	105	40	150	240	25	2,2
32	40	40	105032	25	42,4	60,3	2,6	105	39	150	270	41	3,3
40	40	40	105040	32	48,3	76,1	2,6	125	59	190	270	65	3,7
50	40	40	105050	40	60,3	88,9	2,9	130	59	190	310	103	5
65	25	16	105065	50	76,1	114,3	2,9	180	71	280	310	180	7
80	25	16	105080	65	88,9	139,7	3,2	190	77	280	310	290	8,5
100	25	16	105100	80	114,3	168,3	3,6	220	92	280	340	470	12,6
125	25	16	105125	100	139,7	177,8	4,0	245	95	420	340	830	18,5
150	25	16	105150	125	168,3	219,1	4,5	265	103	600	360	1150	25,3
200	25	16	105200	150	219,1	273,0	4,5	260	92	900	415	1750	48,5
250	25	16	105250	200	273,0	355,6	5,0	300	108	1200	540	3200	86,5
300	25	16	105300	250	323,9	457,0	5,6	-	132	-	560	4600	124
