Краны высокого давления шаровые приварные Ру 160 атм предназначены для использования на трубопроводе в качестве запорного органа.
- Тип присоединения: приварной
- Ду: 110; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250
- Ру: 160
- Пространственное положение: любое
- Класс герметичности: А по ГОСТ Р 54808-2011
- Перекрытие потока: осуществляется поворотом ручки на 90º
Габаритные и присоединительные размеры
| Ду | Lстр | L | S | d | D | T | H | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| 15 | 230 | 230 | 108 | 12 | 20 | 4 | 110 | 1,7 |
| 20 | 260 | 260 | 180 | 17 | 26 | 4 | 130 | |
| 25 | 260 | 310 | 180 | 23 | 33 | 5 | 130 | 3,5 |
| 32 | 300 | 330 | 180 | 27 | 39 | 5 | 155 | |
| 40 | 300 | 450 | 300 | 37 | 48 | 5,5 | 190 | |
| 50 | 350 | 475 | 300 | 40 | 57 | 6 | 225 | 20,1 |
| 65 | 400 | 500 | 300 | 62 | 83 | 8 | 305 | |
| 80 | 450 | 630 | 405 | 71 | 89 | 8 | 315 | 31,55 |
| 100 | 520 | 665 | 405 | 92 | 108 | 8 | 350 | 42,9 |
| 125 | 600 | 705 | 405 | |||||
| 150 | 700 | 760 | 410 | 139 | 159 | 10 | 435 | 94,7 |
| 200 | 800 | 810 | 410 | 182 | 535 |
Варианты исполнений по материалу
| Параметры | Сталь20 | Сталь09Г2С | Сталь12Х18Н10Т | Сталь 10Х17Н13М2Т |
|---|---|---|---|---|
| Рабочаясреда | неагрессивные к проточной части крана среды (вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевыепродукты | ||||
| Темературарабочейсреды | до 160ºС (при использовании уплотнений и седел из Ф4) до 200ºС (при использовании уплотнений и седел из Ф4К20) | |||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температураокружающейсреды | от -40º до +50º | от -60º до +50º | от -60º до +50º | от -60º до +50º |
| Материалосновныхдеталей | ||||
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС) |
Обозначение
- 11с01пп - сталь 20
- 11лс01пп - сталь 09Г2С
- 11нж01пп - нержавеющая сталь

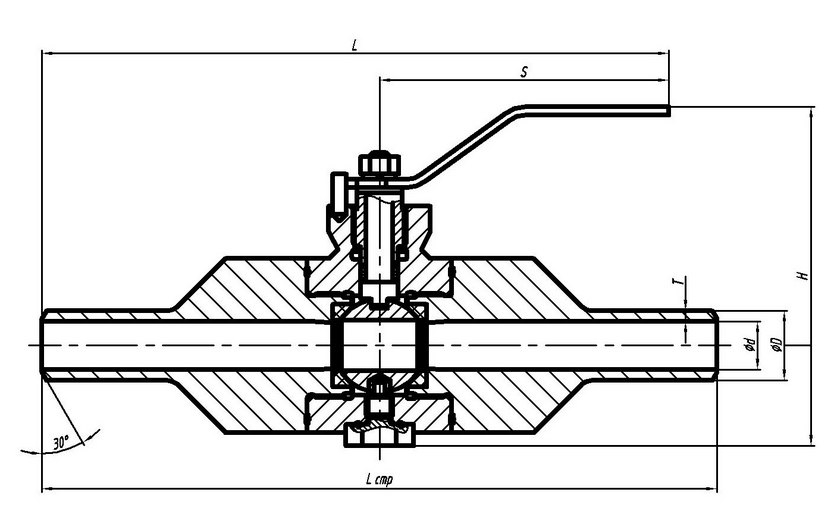

Ду до 32 мм (корпус на резьбе)

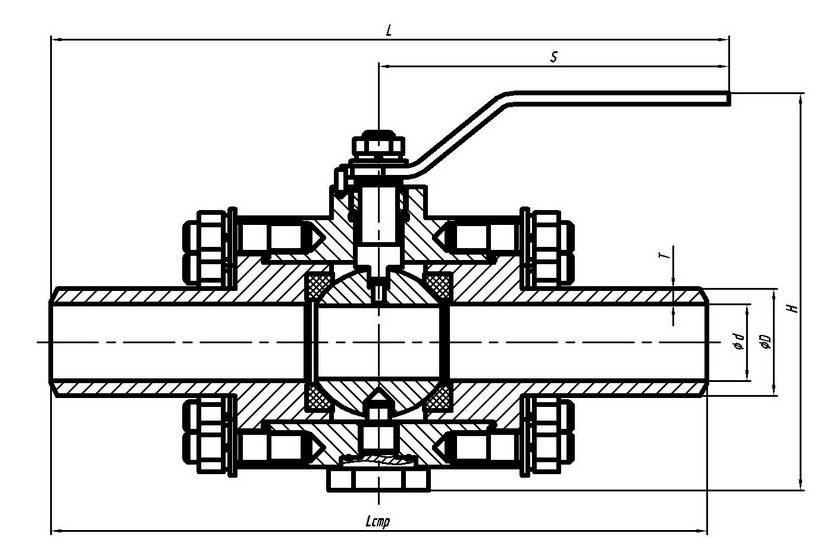

Ду свыше 32 мм (корпус на шпильках)
