Шаровые универсальные краны ALSO - фланцевые

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

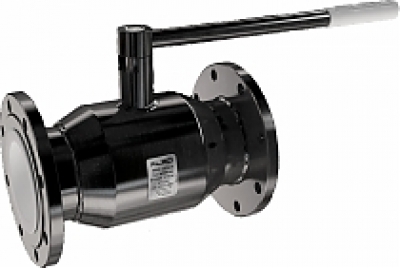

Шаровые краны фланцевые ALSO относятся к запорной трубопроводной арматуре промышленного назначения. Эти шаровые краны предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах тепловодоснабжения, различных системах.

Технические характеристики кранов Алсо для жидкости

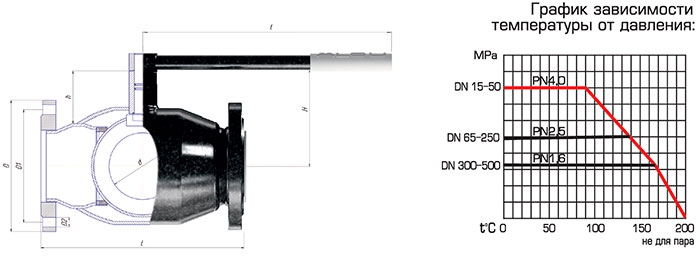

Кран Алсо универсальный
Редуцированные (стандартнопроходные)
DN PN Артикул d D D1 D2 n отв h H I L Вес, кг
15 40 КШ.Ф. 015.40 01 10 95 65 14 4 23 60 170 120 1,8
20 40 КШ.Ф. 020.40-01 15 105 75 14 4 23 60 170 120 2,3
25 40 КШ.Ф. 025.40-01 20 115 85 14 4 27 65 170 140 2,8
32 40 КШ.Ф. 032.40-01 25 135 100 18 4 32 75 170 140 3,5
40 40 КШ.Ф. 040.40-01 30 145 110 18 4 44 95 230 165 4,7
50 40 КШ.Ф. 050.40-01 40 160 125 18 4 43 100 230 180 6,2
65 16 КШ.Ф. 065.16-01 50 180 145 18 4 44 110 230 200 8,8
65 25 КШ.Ф. 065.25-01 50 180 145 18 8 44 110 230 200 9,65
80 16 КШ.Ф. 080.16-01 65 195 160 18 4 67 135 330 210 11,5
80 25 КШ.Ф. 080.25-01 65 195 160 18 8 67 135 330 210 13,24
100 16 КШ.Ф. 100.16-01 76 215 180 18 8 67 145 330 230 15
100 25 КШ.Ф. 100.25-01 76 230 190 22 8 67 145 330 230 17
125 16 КШ.Ф. 125.16-01 100 243 210 18 8 94 190 525 350 25
125 25 КШ.Ф. 125.25-01 100 270 220 26 8 94 190 525 350 30
150 16 КШ.Ф. 150.16-01 125 280 240 22 8 98 210 525 380 33,5
150 25 КШ.Ф. 150.25-01 125 300 250 26 8 98 210 525 380 38,2
200 16 КШ.Ф. 200.16-01 150 335 295 22 12 84 225 650 450 54,7
200 25 КШ.Ф. 200.25-01 150 360 310 26 12 84 225 650 450 61,2
200 16 КШ.Ф.П. 200.16-01 180 360 310 26 12 84 225 650 530 66,7
200 25 КШ.Ф.П. 200.25-01 180 360 310 26 12 84 225 650 530 73,2
250 16 КШ.Ф. 250.16-01 180 405 335 26 12 82 250 650 530 83
250 25 КШ.Ф. 250.25-01 180 425 370 26 12 82 250 650 530 90,5
300* 16 КШ.Ф. 300.16-01 250 460 410 26 12 106 740 - 750 175,5

* В комплекте с механическим редуктором PRO GEAR/ROTORK

Полнопроходные
DN PN Артикул d D D1 D2 n отв h Н I L Вес, кг
15 40 КШ.Ф.П. 015.40-01 15 95 65 14 4 23 60 170 120 2,3
20 40 КШ.Ф.П. 020.40-01 20 105 75 14 4 23 60 170 140 2,8
25 40 КШ.Ф.П. 025.40-01 25 115 85 14 4 27 65 170 140 3,5
32 40 КШ.Ф.П. 032.40-01 32 135 100 18 4 32 75 170 165 4,7
40 40 КШ.Ф.П. 040.40-01 40 145 110 18 4 44 100 230 200 6,2
50 40 КШ.Ф.П. 050.40-01 50 160 125 18 4 44 110 230 230 8,8
65 16 КШ.Ф.П. 065.16-01 65 180 145 18 4 44 135 230 270 11,5
65 25 КШ.Ф.П. 065.25-01 65 180 145 18 8 44 135 230 270 13,24
80 16 КШ.Ф.П. 080.16-01 80 195 160 18 8 67 145 330 280 15
80 25 КШ.Ф.П. 080.25-01 80 195 160 18 8 67 145 330 280 17
100 16 КШ.Ф.П. 100.16-01 100 215 180 18 8 94 190 525 350 25
100 25 КШ.Ф.П. 100.25-01 100 230 190 22 8 94 190 525 350 30
125 16 КШ.Ф.П. 125.16-01 125 245 210 18 8 98 210 525 380 33,5
125 25 КШ.Ф.П. 125.25-01 125 270 220 26 8 98 210 525 380 38,2
150 16 КШ.Ф.П. 150.16-01 150 280 240 22 8 84 225 650 410 54,7
150 25 КШ.Ф.П. 150.25-01 150 300 250 26 8 84 225 650 410 61,2
250* 16 КШ.Ф.П. 250.16-01 250 460 335 26 12 106 - - 750 175,5

* В комплекте с механическим редуктором PRO GEAR/ROTORK

В строительную длину (L) задвижки
DN PN Артикул d D D1 D2 n отв h Н I L Вес, кг
50 40 КШ.Ф.З. 050.40-01 50 160 125 18 4 44 120 220 180 7
80 16 КШ.Ф.З. 080.40-01 80 195 160 18 4 72 165 295 210 12
80 25 КШ.Ф.З. 080.40-01 80 195 160 14 8 72 165 295 210 12,5
100 16 КШ.Ф.З. 100.40-01 100 215 180 18 8 160 200 514 230 19
100 25 КШ.Ф.З. 100.40-01 100 230 190 22 8 160 200 514 230 21

Спецификация материалов:

Наименование
детали		 Спецификация материала
Dn 15-300
Pn 25-40
Корпус Ст.20
Шар Dn15-32: 20Х13 (AISI 420)
Dn40-65: 08Х18Н10Т (AISI 304)
Dn80-300: 08Х13 (AISI 409)
Шток 20Х13 (AISI 420)
Уплотнение фторсилоксан
Ручка Ст.20
