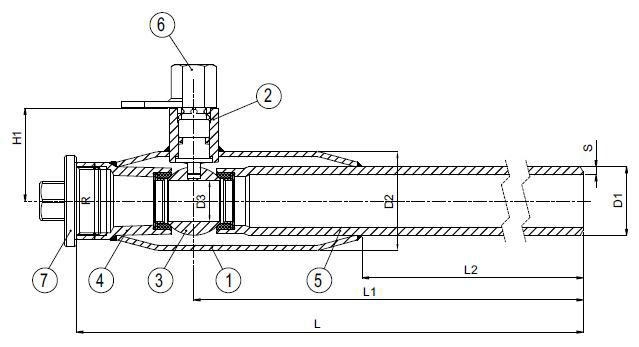

| Поз | Деталь | Материал | |
|---|---|---|---|
| 1 | Корпус | Сталь нержавеющая | 1,4404 |
| 2 | Корпус шпинделя | Сталь нержавеющая | 1,4404 |
| 3 | Шар | Сталь нержавеющая | 1,4404 |
| 4 | Резьбовой патрубок | Сталь нержавеющая | 1,4404 |
| 5 | Патрубок | Сталь углеродистая | P235GH |
| 6 | Указатель | Сталь оцинкованная | 9 SMn 28K |
| 7 | Пробка | Сталь нержавеющая | 1,4305 |
Габаритные размеры
| DN | Навал № | L | L1 | L2 | D1 | D2 | D3 | H1 | R | S |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 286086 | 393 | 335,5 | 257 | 33,7 | 48,3 | 20 | 45,5 | R1 | 4 |
| 40 | 286088 | 315 | 240 | 157 | 48,3 | 70 | 30 | 58 | R1 1/2 | 2,6 |
| 50 | 286089 | 320 | 230 | 126 | 60,3 | 88,9 | 40 | 64,5 | R2 | 2,9 |
