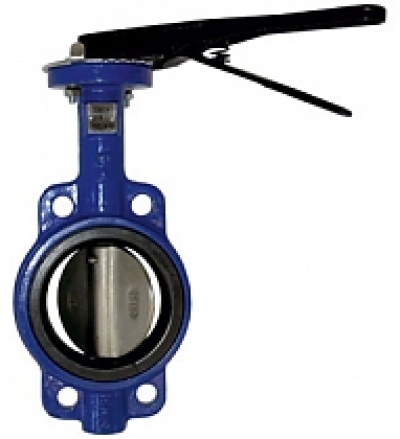

Затвор межфланцевый чугунный 017W Dendor с диском НЖ

Вся продукция Dendor

Межфланцевые поворотные затворы Dendor 017W нж (диск из нержавеющей стали) являются арматурой общего назначения, используются в различных отраслях в качестве запорного устройства в системах теплоснабжения и водоснабжения.
Корпус затвора изготовлен из чугуна GGG40 с термообработанным эпоксидным покрытием, которое предохраняет затвор от коррозии, диск - из нержавеющей стали. Могут использоваться следующие виды уплотнений: EPDM, NBR, VITON, PTFE.

Варианты конструктивного исполнения:

Регулировочная рукоятка и пронумерованный зубчатый сектор.
Ручной штурвал-редуктор с индикатором открытия.
Электропривод.

Преимущества

Малый вес.
Компактный размер.
Малая строительная длина.
Герметичное перекрытие потока рабочей среды в обоих направлениях.
Широкая область применения.

Технические характеристики

Давление: PN 10 , PN 16.
Рабочая температура: от -25°C до +130°C.
Рабочая среда: вода в системах водоснабжения и отопления, воздух, гликольные смеси.
Тип присоединения: межфланцевое.
Присоединительные размеры фланцев: Ру 10 и Ру 16 по ГОСТу 12815-80.
Класс герметичности: А по ГОСТ 9544-2005.

Габаритные размеры

DN	L	?D1	n-?d	?E1	?Z, ?c	?E	H1	H2	H3	n-?d1
DN 32	32	100	4-4	46	8,8	55	60	100	29	4-18
DN 40	32	110	4-8	50	12,6	65	68	139	32	4-18
DN 50	42,04	125	4-8	50	12,6	65	80	161	32	4-18
DN 65	44,68	145	4-8	50	12,6	65	89	175	32	4-18
DN 80	45,21	160	4-8	50	12,6	65	95	181	32	8-18
DN 100	52	180	4-10	70	15,77	90	114	200	32	8-18
DN 125	54,36	210	4-10	70	18,92	90	127	213	32	8-18
DN 150	55,7	240	4-10	70	18,92	90	139	226	32	8-22
DN 200	60,1	295	4-12	102	22,1	125	175	260	40	8-22
DN 250	65,63	355	4-12	102	28,45	125	203	292	40	12-26
DN 300	76,5	410	4-12	102	31,6	125	242	337	40	12-26
DN 350	76,5	470	4-12	102	31,6	125	276	368	45	16-26
DN 400	86	525	4-18	140	33,15	175	297	400	51,2/72	16-30

Вид уплотнения	Диапазон температур	Область применения	Свойства
NBR	от -20°С до +90°С	Углеводороды с 40% ароматических веществ, воздух, природный газ, вода, морская вода, гликоль, метан, бутан, нефть.	Отличные механические свойства (стирание). Подходит для минеральных масел, определенных углеводородов, растворителей.
EPDM	от -40°С до +130°С	Вода, пар, морская вода, горячая вода, сжатый воздух, неорганические кислоты, абразивные субстанции, каустическая сода	Хорошее уплотнение для средних температур, озон, животные и растительные жиры, спирт, морская вода, пар, каустическая сода.
VITON	от -20°С до +160°С	Растворители (кроме ацетона), кислоты, щелочи.	Хорошая устойчивость к жаре и свету, для гидравлических жидкостей, горючих веществ, газов, углеводородов.
