Задвижка чугунная 30ч39р (Китай)

Задвижка 30ч39р чугунная с обрезиненным клином применяется в качестве запорного устройства на трубопроводах, транспортирующих воду. Максимальная температура рабочей среды не должна превышать 75°C (тип МЗВ) и 150°C (тип МЗВГ). Выпускаются задвижки 30ч39р в диапазоне диаметров от Ду 50 до Ду 800.

Цены на задвижки 30ч39р (тип МЗВ)

Диаметр, мм	Ру	Цена с НДС
Ду 50	16	2 180 руб.
Ду 65	16	3 300 руб.
Ду 80	16	3 200 руб.
Ду 100	16	4 780 руб.
Ду 125	16	7 000 руб.
Ду 150	16	8 100 руб.
Ду 200	16	12 200 руб.
Ду 250	16	19 400 руб.
Ду 300	16	26 000 руб.
Ду 350	16	44 000 руб.
Ду 400	16	64 000 руб.
Ду 500	16	101 000 руб.
Ду 600	16	136 000 руб.

Диаметр, мм	Ру	Цена с НДС
Ду 200	10	14 800 руб.
Ду 250	10	26 300 руб.
Ду 300	10	34 380 руб.
Ду 400	10	74 750 руб.
Ду 500	10	132 400 руб.
Ду 600	10	215 600 руб.

Цены на задвижки 30ч39р (тип МЗВГ)

Диаметр, мм	Цена
Ду 50	1 940 руб.
Ду 80	2 800 руб.
Ду 100	3 570 руб.
Ду 150	5 940 руб.
Ду 200	8 600 руб.
Ду 250	15 300 руб.
Ду 300	20 150 руб.

Технические характеристики

Тип: задвижка с обрезиненным клином безсальниковая с невыдвижным шпинделем фланцевая
Присоединение: фланцевое
Привод: ручной
Давление, МПа: PN=1,6
Рабочая среда: вода
Температура рабочей среды: не более 75°С - тип МЗВ, не более 150°С - тип МЗВГ
Герметичность затвора соответствует классу «A» по ГОСТ 9544
Материал корпусных деталей: корпус крышка - чугун СЧ20; обрезиненный клин; шпиндель - сталь 20Х13.
Материал уплотнений: резина EPDM
Климатическое исполнение: УХЛ категории размещения 3 по ГОСТ 15150
Производитель: Китай
Срок годности не менее 16 лет

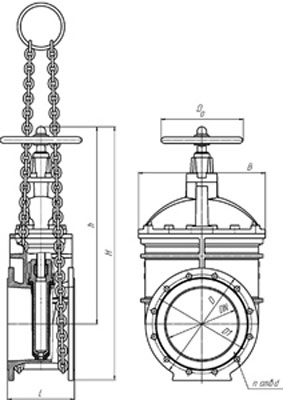

Габаритные и присоединительные размеры

Ду, мм	D	D1	L	d	n	H	h	Масса, кг
50	165	125	150	18	4	326	244	12
80	200	160	180	18	8	384	284	17
100	220	180	190	18	8	440	330	19
150	285	240	210	23	8	618	478	40
200	340	295	230	23	12	737	567	60
300	460	410	270	27	12	1041	814	130
