Универсальный хомут AVK с фланцевым отводом 52/257

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

Производитель: AVK

Универсальный хомут AVK с фланцевым отводом 52/257 предназначен для труб из стали, серого и ковкого чугуна. Применяется для монтажа отводов сети без откючения трубопровода. Монтаж под давлением может выполняться на трубах с условным диаметром 100-300 мм при угловом отклонении труб не более 4 градусов. Изготовлен По BG/PS/LCB, часть 4.

Рабочее давление

  • Вода: макс. 16 бар.
  • Газ: макс. 7 бар.

Материалы

  • Полухомуты: ковкий чугун GGG-40 DIN по 1693 (марка 420-12 по BS 2789).
  • Покрытие: внутри и снаружи порошковое эпоксидное по WIS 4-52-01, нанесенное электростатическим способом.
  • Уплотнения:
    • Вода: EPDM по BS 2494 1990 типа W.
    • Газ: нитриловый каучук по BGC/PS/LC6, класс С.
    • Обрезиненные бруски из чугуна по BS 1452 Gr 260.
  • Болты получсферические с головкой, шейкой квадратного сечения: класс 8.8, оцинкованные.
  • Гайки шестигранные, из стали 8.8, оцинкованные пассивированные.
  • Шайбы: оцинкованные пассивированные.
Ссыл. No Типоразмер
отвода
DN		 DN Болты H L M Интервал
значений
уплотняющей
трубы		 Рекомендуемый
момент (Н-м)		 Масса
мм мм мм мм мм мм Вода Газ Вода Газ кг
52-257-3-X0408 80 100 4 241 216 238 111.8-139.0 111.8-129.4 68 50 14
52-257-3-X0410 100 100 4 241 216 238 111.8-139.0 111.8-129.4 68 50 15
52-257-3-X0608 80 150 4 315 220 312 165.2-195.5 165.2-184.8 100 80 20
52-257-3-X0610 100 150 4 315 220 312 165.2-195.5 165.2-184.8 100 80 22
52-257-3-X0615 150 150 4 302 285 312 165.2-195.5 165.2-184.8 100 80 26
52-257-3-X0808 80 200 4 370 220 374 215.9-239.7 215.9-239.7 163 100 28
52-257-3-X0810 100 200 4 370 220 374 215.9-239.7 215.9-239.7 163 100 29
52-257-3-X0815 150 200 4 363 320 374 215.9-239.7 215.9-239.7 163 100 41
52-257-3-X0820 200 200 4 363 340 374 215.9-239.7 215.9-239.7 163 100 43
52-257-3-X1008 80 250 4 440 220 434 269.2-293.5 269.2-293.5 190 100 34
52-257-3-X1010 100 250 4 440 220 434 269.2-293.5 269.2-293.5 190 100 36
52-257-3-X1015 150 250 4 431 370 434 269.2-293.5 269.2-293.5 190 100 58
52-257-3-X1020 200 250 4 431 370 434 269.2-293.5 269.2-293.5 190 100 60
52-257-3-X1025 250 250 4 431 370 434 269.2-293.5 269.2-293.5 190 100 64
52-257-3-X1208 80 300 4 505 270 500 319.9-347.0 319.9-341.3 190 100 54
52-257-3-X1210 100 300 4 505 270 500 319.9-347.0 319.9-341.3 190 100 56
52-257-3-X1215 150 300 4 505 285 500 319.9-347.0 319.9-341.3 190 100 59
52-257-3-X1220 200 300 4 494 420 500 319.9-347.0 319.9-341.3 190 100 65
52-257-3-X1225 250 300 4 494 420 500 319.9-347.0 319.9-341.3 190 100 70
52-257-3-X1230 300 300 4 494 455 500 319.9-347.0 319.9-341.3 190 100 85
Универсальный хомут AVK с фланцевым отводом 52/257

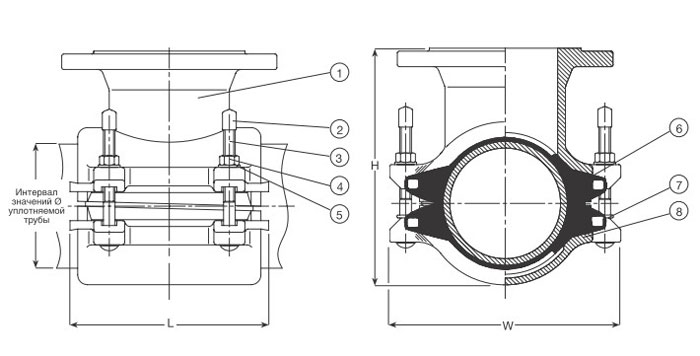

Компоненты

  1. Половина хомута с отводом
  2. Сферичесий колпачок
  3. Сферическая головка, квадратная шейка болта
  4. Гайка
  5. Шайба
  6. Резиновое уплотнение
  7. Кольцо кругл. cеч.
  8. Гладкая половина хомута
