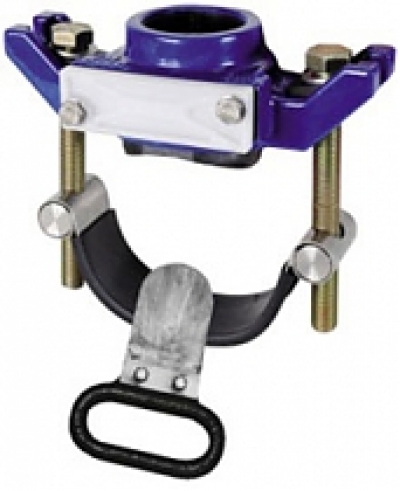

Седло ответвительное универсальное с заслонкой 730/5x помогает осуществлять монтаж сетей для воды, газа, сточных вод, не снижая эффективности функционирования всей системы в целом или ее отдельных участков. Изделия имеет чугунную головку, пригодную для использования на трубах с условными проходами от 80 до 300 мм. Защита наружной и внутренней поверхности от коррозии обеспечена слоем эпоксидной краски электростатического нанесения. Лента изготовлена из нержавеющей стали AISI 304 шириной 50 мм. Седло имеет резьбу 1/2", 1", 1 1/4", 1 1/2" и 2". Температура рабочей среды не должна превышать 70°C.
Варианты исполнения
- Лента из нержавеющей стали AISI 316.
- Болты, гайки и шайбы из А4.
- Резиновая прокладка для ленты.
- Ширина ленты 100 мм.
- Другие размеры ленты.
Материалы
- Головка и крышка: ковкий чугун GGG-40 DIN по 1693.
- Покрытие: эпоксидное.
- Резиновая обкладка, уплотнение: NBR по DIN 3535/3.
- Лента и заслонка: нержавеющая сталь AISI 304.
- Болты, гайки, шайбы: нержавеющая сталь А2.
- Опорная шайба и кассета: полиоксиметилен.
Ссылка № |
|
DN |
наруж. ? трубы |
730-5-050-X00 |
головка седла вкл. заслонку |
50-200 |
|
730-5-080-X00 |
головка седла вкл. заслонку |
80-300 |
|
730-5-150-X00 |
головка седла вкл. заслонку |
150-300 |
|
730-7-118-0Y1 |
лента |
80 |
88-118 |
730-7-133-0Y1 |
лента |
100 |
108-133 |
730-7-156-0Y1 |
лента |
125 |
133-156 |
730-7-186-0Y1 |
лента |
150 |
156-186 |
730-7-216-0Y1 |
лента |
175 |
186-216 |
730-7-244-0Y1 |
лента |
200 |
210-244 |
730-7-266-0Y1 |
лента |
225 |
240-266 |
730-7-298-0Y1 |
лента |
250 |
265-298 |
730-7-330-0Y1 |
лента |
275 |
299-330 |
730-7-345-0Y1 |
лента |
300A |
315-345 |
730-7-365-0Y1 |
лента |
300B |
325-365 |
X: 0 = нет |
Y: 0 = нет |
1 = 1/2" |
1 = AISI 304 без резиновой обкладки |
2 = 3/4" |
2 = AISI 304 с резиновой обкладкой |
3 = 1" |
3 = AISI 316 без резиновой обкладки |
4 = 1 1/4" |
4 = AISI 316 с резиновой обкладкой |
5 = 1 1/2" |
|
6 = 2" |
|
7 = 2 1/2" |
|
8 = 3" |
|
Компоненты
- Головка седла сечения
- Крышка
- Болт
- Шайба
- Опорная шайба
- Кольцо кругл. сечения
- Прокладка
- Гайка
- Лента
