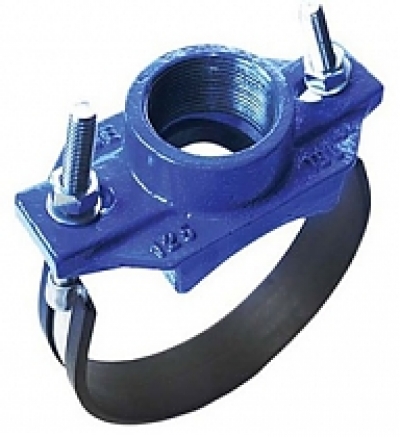

Седло ответвительное универсальное с резьбой 730/4x

Седло ответвительное универсальное с резьбой 730/4x - это универсальное средство для выполнения ответвлений на трубопроводах. Головка изделия выполнена из ковкого чугуна со специальным эпоксидным напылением. Седло применимо для труб с диаметром от 80 до 300 мм, транспортирующих воду, газ, канализационные стоки. Температура рабочей среды не должна превышать 70°C. Основной элемент конструкции седла - лента из нержавеющей стали AISI 304 шириной 50 мм. Изделие может снабжаться резьбой 1/2", 1", 1 1/4", 1 1/2" и 2".

Варианты исполнения

Лента из нержавеющей стали AISI 316.
Болты, гайки и шайбы из А4.
Резиновая прокладка для ленты.
Ширина ленты 100 мм.
Другие размеры ленты.

Материалы

Головка и крышка: ковкий чугун GGG-40 DIN по 1693.
Покрытие: эпоксидное.
Резиновая обкладка, уплотнение: NBR по DIN 3535/3.
Лента: нержавеющая сталь AISI 304.
Болты, гайки, шайбы: нержавеющая сталь А2.
Опорная шайба: полиоксиметилен.

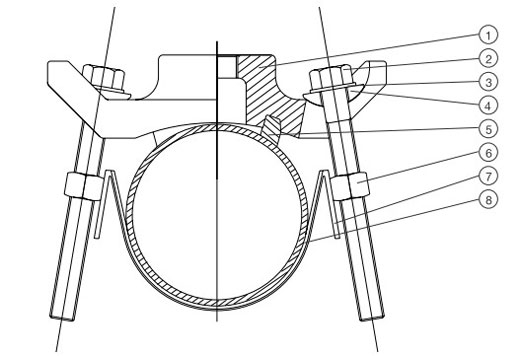

Седло ответвительное универсальное с резьбой 730/4x

Компоненты

Головка седла
Болт
Шайба
Опорная шайба
Прокладка
Гайка
Стальная лента
Резиновая обкладка

Ссылка		DN мм	Диаметры уплотнений
730-4-050-X00	головка седла	50-200
730-4-080-X00	головка седла	80-300
730-4-150-X00	головка седла	150-300
730-7-118-0Y1	лента	80	88-118
730-7-133-0Y1	лента	100	108-133
730-7-156-0Y1	лента	125	133-156
730-7-186-0Y1	лента	150	156-186
730-7-216-0Y1	лента	175	186-216
730-7-244-0Y1	лента	200	210-244
730-7-266-0Y1	333	225	240-266
730-7-298-0Y1	333	250	265-298
730-7-330-0Y1	340	275	299-330
730-7-345-0Y1	340	300 A	315-345
730-7-365-0Y1	340	300 B	325-365

Примечания

X:	Y:
0 = нет	0 = нет
1 = 1/2"	1 = AISI 304 без резиновой обкладки
2 = 3/4"	2 = AISI 304 с резиновой обкладкой
3 = 1"	3 = AISI 316 без резиновой обкладки
4 = 1 1/4"	4 = AISI 316 с резиновой обкладкой
5 = 1 1/2"
6 = 2"
7 = 2 1/2"
8 = 3"
