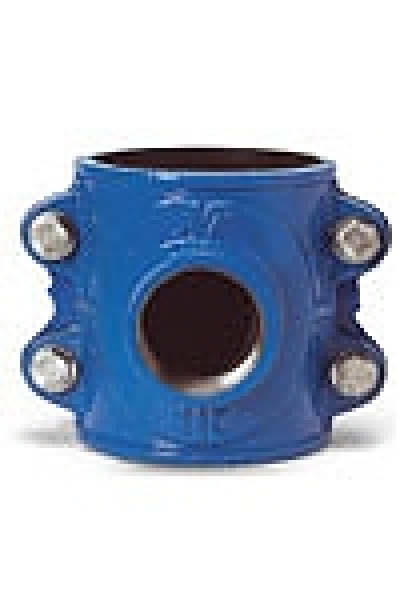

Хомут ответвительный для ПЭ и ПВХ 10

Хомут ответвительный для ПЭ и ПВХ 10 предназначен для ремонта трубопроводов для воды и нейтральных жидкостей с температурой не более 70°C (для труб из ПЭ температура рабочей среды не должна превышать 20°C). С помощью ответвительного хомута возможно изменение конфигурации трубопроводной сети и монтаж новых участков без отключения давления в системе.

Материалы

Верхняя часть хомута: ковкий чугун GGG-50 DIN по 1693 (марка 500-7 по BS 2789) с резиновой обкладкой.
Нижняя часть хомута до 225 мм: ковкий чугун GGG-50 DIN по 1693 (марка 500-7 по BS 2789) с резиновой обкладкой.
Нижняя часть хомута: от 250 мм до 315 мм: нержавеющая сталь AISI 304 с резиновой обкладкой.
Покрытие внутри и снаружи: порошковое эпоксидное по DIN 30677, нанесенное электростатическим способом.
Резиновая обкладка: SBR.
Резиновая прокладка: NBR.
Болты: нержавеющая сталь А2, AISI 321.

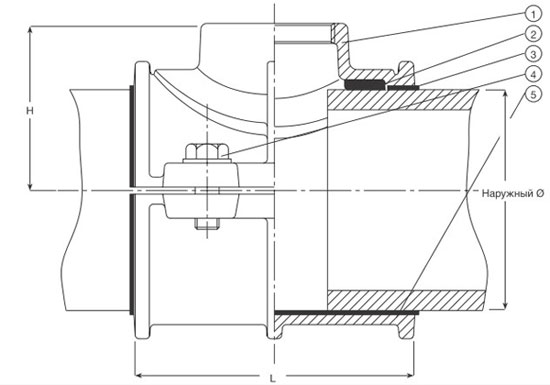

Компоненты

Верхняя часть хомута
Резиновая прокладка
Резиновая обкладка
Болт
Нижняя часть хомута

Наруж. ?трубы	BSP 3/4"	BSP 1"	BSP 11/4"	BSP 11/2"	BSP 2"	H	L	Масса
(мм)	Ссыл. No	Ссыл. No	Ссыл. No	Ссыл. No	Ссыл. No	мм	мм	(кг)
050	10-050-40011	10-050-00011				50	100	1.4
063	10-063-40011	10-063-00011	10-063-10011	10-063-20011	10-063-30011	58	100	1.5
075	10-075-40011	10-075-00011	10-075-10011	10-075-20011	10-075-30011	75	120	2.1
090	10-090-40011	10-090-00011	10-090-10011	10-090-20011	10-090-30011	77	120	2.5
110	10-110-40011	10-110-00011	10-110-10011	10-110-20011	10-110-30011	88	140	3.4
125	10-125-40011	10-125-00011	10-125-10011	10-125-20011	10-125-30011	96	140	3.5
140	10-140-40011	10-140-00011	10-140-10011	10-140-20011	10-140-30011	104	170	5.2
160	10-160-40011	10-160-00011	10-160-10011	10-160-20011	10-160-30011	113	170	5.8
180	10-180-40011	10-180-00011	10-180-10011	10-180-20011	10-180-30011	123	170	6.5
200	10-200-40011	10-200-00011	10-200-10011	10-200-20011	10-200-30011	133	200	8.7
225	10-225-40011	10-225-00011	10-225-10011	10-225-20011	10-225-30011	146	200	9.5
250	10-250-40011	10-250-00011	10-250-10011	10-250-20011	10-250-30011	158	140	3.6
280	10-280-40011	10-280-00011	10-280-10011	10-280-20011	10-280-30011	173	140	3.7
