Клапаны игольчатые запорные проходные 15с54бк

Условное давление: 16 МПа, 160 кгс/см?
Тип присоединения: муфтовое, цапковое, под приварку
Класс герметичности затвора вентиля: "С" по ГОСТ 9544-2005
Климатическое исполнение вентиля: УХЛ по ГОСТ 15150
Рабочее положение: любое
Рабочая среда: не агрессивная к материалам изделия, не выше +230°С
Подача среды: под затвор
Рабочие параметры температуры окружающей среды: не ниже -40 °С
Материал: ст 20

Запорные клапаны игольчатые 15с54бк применяются в приборах, измеряющих перепады давления (манометры), на линиях технического контроля промышленного назначения. По окончанию производства изделия проходят тщательный контроль и подвергаются испытаниям на герметичность сальникового уплотнения, соединяющего крышку с подвижной деталью затвора, и на герметичность уплотнительных колец в затворе.

Технические характеристики

Исполнение Ду	Присоединительные размеры	Длина, мм	Высота, мм	Масса, кг	Упаковка
Ду 15	Резьба на обоих концах наружная М22х1,5	68-1,5	Не более 100	Не более 0,5	Коробка из гофрокартона по 30 шт
Ду 15	Наружная резьба М22х1,5 на одном и М20х1,5LH на другом концах	68-1,5	Не более 100	Не более 0,5	Коробка из гофрокартона по 30 шт
Ду 6	Резьба на обоих концах, внутрен. Трубная коническая ¼?	64-1,5	Не более 100	Не более 0,5	Коробка из гофрокартона по 30 шт
Ду 15	Резьба на обоих концах, внутрен. Трубная коническая ½?	68-1,5	Не более 100	Не более 0,6	Коробка из гофрокартона по 30 шт
Ду 20	Резьба на обоих концах, внутрен. Трубная коническая ¾?	75-1,5	Не более 110	Не более 0,7	Коробка из гофрокартона по 25 шт
Ду 25	Резьба на обоих концах, внутрен. Трубная коническая 1?	75-1,5	Не более 110	Не более 1,0	Коробка из гофрокартона по 25 шт
Ду 15	Резьба на обоих концах, внутрен. Трубная коническая ½?	68-1,5	Не более 100	Не более 0,6	Коробка из гофрокартона по 30 шт
Ду 20	Резьба на обоих концах, внутрен. Трубная коническая ¾?	75-1,5	Не более 110	Не более 0,7	Коробка из гофрокартона по 25 шт
Ду 25	Резьба на обоих концах, внутрен. Трубная коническая 1?	75-1,5	Не более 110	Не более 1,0	Коробка из гофрокартона по 25 шт

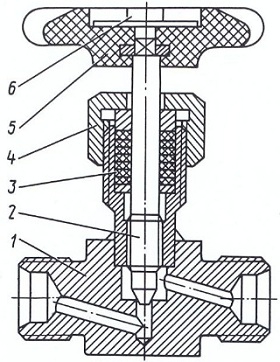

Клапаны игольчатые запорные проходные 15с54бк1

Преимущества

Корпус клапана имеет гальваническое покрытие
Небольшой вес и габариты
Легкость установки - достаточно иметь гаечный ключ
Возможность работы под высоким давлением
Возможность монтировать клапан в любом положении на трубопровод

Комплект

Вентиль упакованный
Паспорт 2 шт. на партию
Возможна комплектация ниппелями, накидными гайками, зажимными и упорными кольцами, муфтами под манометр
