Клапан AVK обратный поворотный

Клапан AVK обратный поворотный может применяться для питьевой воды и сточных вод с температурой не более 70°C. Надежность функционирования обеспечивается за счет наличия системы эластичного запирания, а также благодаря правильно подобранным материалам. Межфланцевое расстояние по DIN 3202-F6 / BS 5153: 1974 (1991) короткое. Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501).

Принадлежности в комплекте

Рычаг и противовес - ковкий чугун, GGG-50, по DIN 1693 (класс 500-7, BS 2789).
Пружина, шайба, шестигранный болт и шпилька - нержавеющая сталь А2.
Защитный кожух - нержавеющая сталь ST 37.

Дополнительные принадлежности по заказу

Рычаг с пружиной.
Рычаг с противовесом: для установки с правой стороны клапана (RHS) или с левой (LHS) – по заказу.
Защитный кожух (серия 41/50).
Приспособление (серия 41/64) для предварительной подачи воды.
Диск с металлическим запиранием (серия 41/70).

Материалы

Корпус, крышка и коромысло - ковкий чугун, GGG-50, по DIN 1693 (класс 500-7, BS 2789).
Покрытие - внутри и снаружи порошковое эпоксидное по DIN 30677, нанесенное электростатическим способом.
Вал - нержавеющая сталь по DIN x 20 Cr 13.
Прокладка крышки - резина EPDM.
Втулочный болт - латунь CZ 132 по BS 2874.
Шестигранный болт, шайба и шпилька - нержавеющая сталь А2.
Диск с эластичным запиранием - резина EPDM со стальной втулкой по EN 10113:1990 ( BS 4360:1990).

Компоненты

Шайба
Нейлоновая распорка
Болт
Диск
Шайба
Шестигранный болт
Коромысло
Крышка
Прокладка крышки
Корпус
Кольцо кругл.сеч.
Кольцо кругл.сеч.
Втулочный болт
Шпилька
Вал

Поворотный обратный клапан с диском из массивной резины и интегрированным коромыслом

Межфланцевое расстояние по DIN 3202-F6 / BS 5153: 1974 (1991) короткое.
Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501).

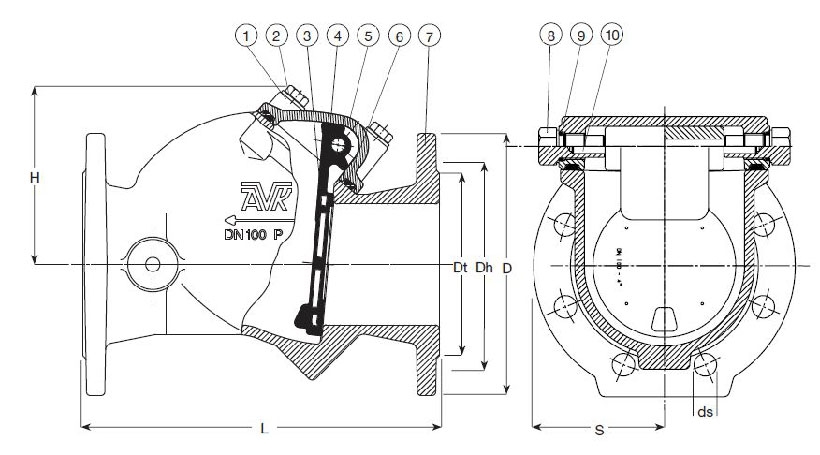

Компоненты

Шайба
Шестигранный винт
Вставка диска
Диск
Крышка
Прокладка крышки
Корпус
Втулочный болт
Кольцо круглого сечения
Вал
