Клапаны чугунные обратные межфланцевые

Клапан чугунный обратный межфланцевый ЛАЗ, предназначен для предотвращения обратного потока рабочей среды в трубопроводах, при температуре до 130°С и давления до 1,6 мПа (16кгс/см²).

Установка обратного клапана допускается при горизонтальных и вертикальных участках трубопровода . Клапан чугунный обратный межфланцевый ЛАЗ имеет следующие преимущества:

малое гидравлическое сопротивление
покрыт эпоксидной краской, что увеличивает коррозийную стойкость материалов
обладает высокой стойкостью к перепадам температур
не требует постоянного ухода
является одним из экономичных типов арматуры

Цены на клапаны обратные межфланцевые ЛАЗ

Диаметр, мм	Цена
40	1 180 руб.
50	1 220 руб.
65	1 590 руб.
80	2 060 руб.
100	2 560 руб.
125	3 590 руб.
150	4 670 руб.
200	7 020 руб.
250	11 340 руб.
300	15 730 руб.
350	33 800 руб.
400	48 100 руб.
500	70 200 руб.
600	79 940 руб.

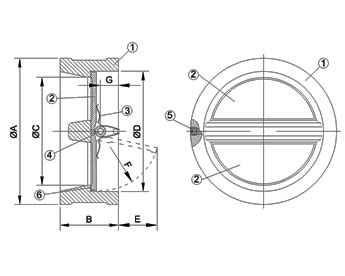

Габаритные и присоединительные размеры

Dn, мм	А, мм	В, мм	С, мм	D, мм	F, мм	G, мм
32(40)	78	43	36	57	27	19
50	108	43	58	65	33	22
65	125	46	60	83	36	25
80	143	64	71	94	41	26
100	160	65	85	120	52	33
125	190	75	113	145	70	34
150	219	75	128	161	70	35
200	275	86	192	170	79	36
250	330	89	215	260	126	48
300	380	114	250	310	153	49
400	485	140	375	410	172	51
500	590	152	400	515	218	53
600	695	178	445	630	241	55

Материал основных деталей

Корпус - Чугун
Пластины - Чугун с защитным покрытием
Пружина - Нержавеющая сталь
Ось шарнира - Нержавеющая сталь
Фиксатор оси шарнира - Сталь
Уплотнитель - ЭПДМ

Общие технические характеристики

Рабочая среда: воздух, гликольные смеси, вода в системах холодного и горячего водоснабжения, минеральные масла, газ и другие нефтепродукты
Максимальное рабочее давление: 1,6 МПа
Максимальная рабочая температура: 130°С
Монтаж: межфланцевый (стяжка между фланцами трубопровода)
Материал корпуса: высокопрочный чугун GGG40
