Шайбы ГОСТ 11371-78

ГОСТ 11371-78 распространяется на шайбы нормального ряда классов прочности А и С для крепежных деталей диаметром резьбы от 1 до 48 мм.
ГОСТ 11371-78 аналогичен ГОСТ 9649-78.

Твердость стальных шайб для класса точности А не менее 140HV, для класса точности С не менее100HV.

Шайбы ГОСТ 11371-78 используются в соединительных частях фланцевых конструкций трубопроводной арматуры, в строительстве, машиностроении и приборостроении.

Шайбы подкладывают под головки болтов, винтов и под гайки в разъемных соединениях.

Цены за килограмм

Размер, мм	Цена за кг
без покрытия	оцинкованные	горяче-оцинкованные
3		185,00 руб.
4	149,04 руб.	185,03 руб.	149,04 руб.
5	131,59 руб.	141,69 руб.
6	130,27 руб.	141,76 руб.
8	117,73 руб.	135,25 руб.
10		112,99 руб.
10 - 12	106,25 руб.
12		122,73 руб.
14	109,23 руб.	115,79 руб.
16			144,36 руб.
16 - 20		109,23 руб.
16 - 36	99,86 руб.
22		105,26 руб.
24 - 36		109,23 руб.
42	93,33 руб.	108,77 руб.
48	107,31 руб.
56	101,76 руб.

Шайбы применяются:

для уплотнения опорных деталей;
для фиксации, когда отверстие крепежной детали больше, чем диаметр болта;
для устранения перекосов в крепежном элементе.

Шайбы рассчитываются и продаются килограммами.

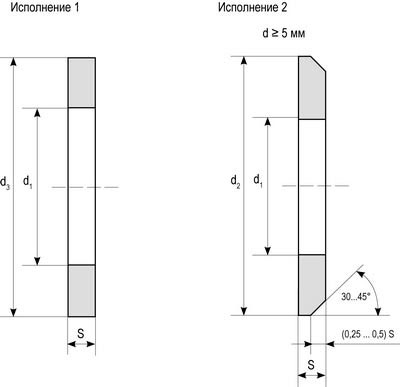

ГОСТ 11371-78 регламентирует 2 исполнения шайб:

исполнение 1 — классы точности А и С;

исполнение 2 — класс точности А.

Диаметр резьбы крепежной детали	Внутренний диаметр d1	Внешний диаметр d2	Толщина S
Класс точности C	Класс точности A
1,6	1,8	1,7	4	0,3
2	2,4	2,2	5	0,3
2,5	2,9	2,7	6	0,5
3	3,4	3,2	7	0,5
3,5	–	3,7	8	0,5
4	4,5	4,3	9	0,8
5	5,5	5,3	10	1
6	6,6	6,4	12	1,6
8	9	8,4	16	1,6
10	11	10,5	20	2
12	13,5	13	24	2,5
14	15,5	15	28	2,5
16	17,5	17	30	3
18	20	19	34	3
20	22	21	37	3
22	24	23	39	3
24	26	25	44	4
27	30	28	50	4
30	33	31	56	4
33	–	34	60	5
36	39	37	66	5
39	–	40	72	6
42	45	43	78	7
48	52	50	92	8

Диаметр резьбы крепежной детали	Теоретическая масса 1000 шт., кг
Исполнение 1	Исполнение 2
Класс точности C	Класс точности A
1,6	0,024	0,024
2	0,036	0,037
2,5	0,085	0,088
3	0,115	0,119
3,5	–	0,155
4	0,299	0,308
5	0,43	0,443	0,413
6	0,99	1,016	0,925
8	1,725	1,828	1,706
10	3,438	3,571	3,333
12	6,066	6,27	5,824
14	8,377	8,612	8,089
16	10,976	11,295	10,491
18	13,976	14,697	13,782
20	16,361	17,156	16,157
22	17,47	18,339	17,285
24	31,058	32,315	30,211
27	39,438	42,298	39,898
30	50,456	53,612	50,917
33	–	75,303	70,809
36	87,35	92,033	87,078
39	–	132,513	124,748
42	175,088	182,68	171,256
48	283,956	294,013	276,397
