Аналоги: отсутствуют.

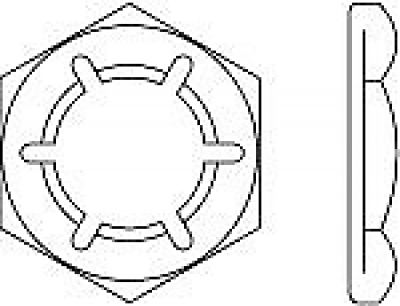

| Параметры гайки | Номинальный диаметр резьбы d | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M6 | M8 | M10 | M12 | M14 | M16 | М20 | М22 | М24 | М27 | М30 | М36 | |
| Шаг резьбы, P | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 |
| Высота гайки, m | 3 | 3,5 | 4 | 4,5 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 9 |
| Диаметр описанной окружности e, не менее | 11,05 | 15 | 19,6 | 21,9 | 25,4 | 27,7 | 34,6 | 36,9 | 41,6 | 47,3 | 53,1 | 63,5 |
| Размер под ключ, S | 10 | 13 | 17 | 19 | 22 | 24 | 30 | 32 | 36 | 41 | 46 | 55 |
Все параметры в таблице указаны в мм.
