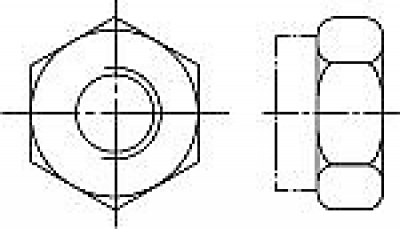

Гайки DIN 6925 (EN ISO 7042, 10513) шестигранные цельнометаллические

Стандарт	Наименование	Отличие от DIN 6925
EN ISO 7042	Гайка шестигранная самоконтрящаяся цельнометаллическая с преобладающим крутящим моментом	Соответствует стандарту и распространяется на гайки с крупным шагом резьбы.
EN ISO 10513	Гайка шестигранная самоконтрящаяся цельнометаллическая с преобладающим крутящим моментом с мелким шагом резьбы	Соответствует стандарту и распространяется на гайки с мелким шагом резьбы.
DIN 980	Гайка шестигранная самоконтрящаяся цельнометаллическая	Практически идентичны.

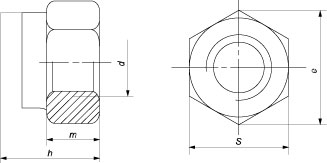

Параметры гайки	Номинальный диаметр резьбы d
М5	M6	M8	M10	M12	M14	M16	М20	М24	М30	M36
Шаг резьбы, P	0,8	1	1,25	1,5	1,75	2	2	2,5	3	3,5	4
Высота гайки, h	5,1	6	8	10	12	14,1	16,4	20,3	23,9	30	36
Минимальная высота под ключ, m	3,52	3,92	5,15	6,43	8,3	9,68	11,28	13,52	16,16	19,44	23,52
Диаметр описанной окружности e, не менее	8,79	11,05	14,38	17,77	20,03	23,36	26,75	32,95	39,55	50,85	60,79
Размер под ключ, S	8	10	13	16	18	21	24	30	36	46	55

Параметры гайки	Номинальный диаметр резьбы d
M8	M10	M12	M14	M16	М20	М24	М30	M36
Шаг резьбы, P	1	1	1,25	1,5	1,5	1,5	2	2	3
1,25	1,5
Высота гайки, h	8	10	12	14,1	16,4	20,3	23,9	30	36
Минимальная высота под ключ, m	5,15	6,43	8,3	9,68	11,28	13,52	16,16	19,44	23,52
Диаметр описанной окружности e, не менее	14,38	17,77	20,03	23,36	26,75	32,95	39,55	50,85	60,79
Размер под ключ, S	13	16	18	21	24	30	36	46	55

Все параметры в таблице указаны в мм.
