Гайки DIN 6924 (EN ISO 7040, 10512) шестигранные самоконтрящиеся

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

ПОЛНОЕ ОПИСАНИЕ
ОТЗЫВЫ

Аналоги ГОСТ: ГОСТ Р 50273-92.

Аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Отличие от DIN 6924
EN ISO 7040	Гайка шестигранная самоконтрящаяся (с неметаллической вставкой)	Соответствует стандарту и распространяется на гайки с крупным шагом резьбы.
EN ISO 10512	Гайка шестигранная низкая самоконтрящаяся с мелким шагом резьбы (с неметаллической вставкой)	Соответствует стандарту и распространяется на гайки с мелким шагом резьбы.
DIN 982	Гайка шестигранная самоконтрящаяся с неметаллической вставкой	Практически идентичны.

DIN 6924, EN ISO 7040 (крупный шаг резьбы)

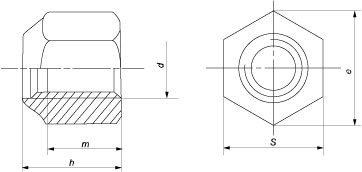

Параметры гайки	Номинальный диаметр резьбы d
М3	М4	М5	M6	M8	M10	M12	M14	M16	М20	М24	М30	M36
Шаг резьбы, P	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	3	3,5	4
Высота гайки, h	4,5	6	6,8	8	9,5	11,9	14,9	17	19,1	22,8	27,1	32,6	38,9
Высота резьбовой части мин., m	2,15	2,9	4,4	4,9	6,44	8,04	10,37	12,1	14,1	16,9	20,2	24,3	29,4
Диаметр описанной окружности e, не менее	6,01	7,66	8,79	11,05	14,38	17,77	20,03	23,36	26,75	32,95	39,55	50,85	60,79
Размер под ключ, S	5,5	7	8	10	13	16	18	21	24	30	36	46	55

DIN 6924, EN ISO 10512 (мелкий шаг резьбы)

Параметры гайки	Номинальный диаметр резьбы d
M8	M10	M12	M14	M16	М20	М24	М30	M36
Шаг резьбы, P	1	1	1,25	1,5	1,5	1,5	2	2	3
1,25	1,5
Высота гайки, h	9,5	11,9	14,9	17	19,1	22,8	27,1	32,6	38,9
Высота резьбовой части мин., m	6,44	8,04	10,37	12,1	14,1	16,9	20,2	24,3	29,4
Диаметр описанной окружности e, не менее	14,38	17,77	20,03	23,36	26,75	32,95	39,55	50,85	60,79
Размер под ключ, S	13	16	18	21	24	30	36	46	55

Все параметры в таблице указаны в мм.

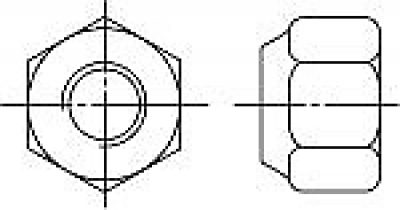

Гайки DIN 6924 (EN ISO 7040, 10512)
