Гайки DIN 1816 круглые с мелкой резьбой

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

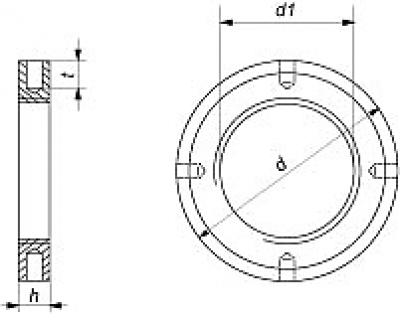

Гайка DIN 1816 круглая с радиальными отверстиями и метрической мелкой резьбой.

Аналоги ГОСТ: ГОСТ 6393-73.

Параметры
гайки
Номинальный диаметр резьбы d
M8 M10 M12 M14 M16 М18 М20 М22 М24 М26 М28 М30 М32 М35 M38 M40 М42 М45
Шаг
резьбы, P
1 1 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5
d1 20 25 28 30 32 34 36 40 42 45 50 50 52 55 58 62 62 68
h 5 6 6 7 7 8 8 9 9 10 10 10 11 11 11 12 12 12
t 4,5 4,5 5 5 6 6 6 6 6 6 7 7 7 7 8 8 8 8
Параметры
гайки
Номинальный диаметр резьбы d
М48 М50 М52 М55 М58 М60 М62 М65 М68 М70 М72 М75 М80 М85 М90 М95 М100
Шаг
резьбы, P
1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 2 2 2 2 2
d1 75 75 80 80 90 90 95 95 100 100 110 110 115 120 130 135 145
h 13 13 13 13 13 13 14 14 14 14 14 14 16 16 16 16 16
t 10 10 10 10 10 10 12 12 12 12 12 12 12 12 12 12 12

Все параметры в таблице указаны в мм.
