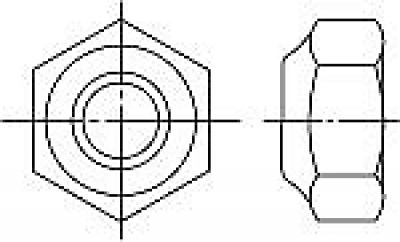

Гайка DIN 985 (EN ISO 10511) шестигранная самоконтрящаяся с неметаллической вставкой (пластмассовое кольцо), низкая.
Цены за килограмм
| Размер, мм | Цена за кг оцинкованные |
|---|---|
| 4 | 293,42 руб. |
| 5 | 248,62 руб. |
| 6 | 156,40 руб. |
| 8 | 161,03 руб. |
| 10 | 158,07 руб. |
| 12 - 14 | 161,03 руб. |
| 16 | 168,42 руб. |
| 20 | 162,41 руб. |
Аналоги (ISO, DIN, EN ISO)
| Стандарт | Наименование | Отличие от DIN 985 |
|---|---|---|
| EN ISO 10511 (см. ниже) | Гайка шестигранная низкая самоконтрящаяся с крупным шагом резьбы (с неметаллической вставкой) | В стандартах ISO новый размер под ключ (M10, 12, 14). Другие параметры гайки согласно EN ISO 10511 незначительно отличаются от DIN 985. |
| DIN 6924 | Гайка шестигранная самоконтрящаяся с неметаллической вставкой | Параметры гайки согласно стандарта DIN 6924 незначительно отличаются от DIN 985. |

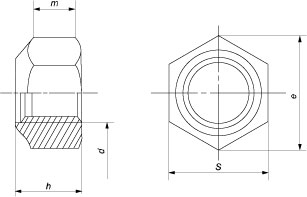

DIN 985
| Параметры гайки |
Номинальный диаметр резьбы d | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М2,5 | М3 | М4 | М5 | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 | М22 | М24 | М27 | М30 | M36 | |
| Шаг резьбы, P | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 |
| Высота гайки, h | 3,5 | 4 | 5 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18,5 | 20 | 22 | 24 | 27 | 30 | 36 |
| Высота резьбовой части мин., m |
2,3 | 2,4 | 2,9 | 3,2 | 4 | 5,5 | 6,5 | 8 | 9,5 | 10,5 | 13 | 14 | 15 | 15 | 17 | 19 | 25 |
| Диаметр описанной окружности e, не менее |
5,5 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 | 26,75 | 29,56 | 32,95 | 35,05 | 39,55 | 45,02 | 50,85 | 60,79 |
| Размер под ключ, S |
5 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 |
EN ISO 10511 (с крупным шагом резьбы)
| Параметры гайки |
Номинальный диаметр резьбы d | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М3 | М4 | М5 | M6 | M8 | M10 | M12 | M14 | M16 | М20 | М24 | М30 | M36 | |
| Шаг резьбы, P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | 3,5 | 4 |
| Высота гайки, h |
3,9 | 5 | 5 | 6 | 6,76 | 8,56 | 10,23 | 11,32 | 12,42 | 14,9 | 17,8 | 22,2 | 25,5 |
| Высота резьбовой части мин., m |
1,55 | 1,95 | 2,45 | 2,9 | 3,7 | 4,7 | 5,7 | 6,42 | 7,42 | 9,1 | 10,9 | 13,9 | 16,9 |
| Диаметр описанной окружности e, не менее |
6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,35 | 26,75 | 32,95 | 39,55 | 50,85 | 60,79 |
| Размер под ключ, S |
5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 46 | 55 |
Все параметры в таблице указаны в мм.
