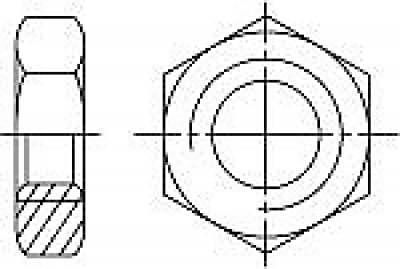

Гайки DIN 936 (EN ISO 4035, 8675) низкие шестигранные с фаской

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ

ПОЛНОЕ ОПИСАНИЕ
ОТЗЫВЫ

Аналоги ГОСТ: ГОСТ 5916-70.

Цены за килограмм

Размер, мм	Цена за кг оцинкованные
5	136,73 руб.
6	149,04 руб.
8	133,01 руб.
10 - 12	124,31 руб.
14	149,04 руб.
16	133,01 руб.
20 - 24	139,06 руб.

Аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Отличие от DIN 439-2
DIN 439-2	Гайка шестигранная низкая с фаской с крупным и мелким шагом резьбы, класс точности A и B	Соответствует стандарту DIN 936.
EN ISO 4035	Гайка шестигранная низкая с фаской с крупным шагом резьбы, класс точности A и B	В стандартах ISO новый размер под ключ (M10, 12, 14, 22), в остальном стандарты идентичны.
EN ISO 8675	Гайка шестигранная низкая с фаской с мелким шагом резьбы, класс точности A и B	В стандартах ISO новый размер под ключ (M10, 12, 14, 22), в остальном стандарты идентичны.

DIN 936 (EN ISO 4035) с крупным шагом резьбы

Параметры гайки	Номинальный диаметр резьбы d
М1,6	М2	М2,5	М3	М3,5	М4	М5	M6	M8	M10	M12	M14	M16	М18	М20
Шаг резьбы, P	0,35	0,4	0,45	0,5	0,6	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5
Высота, m	макс	1	1,2	1,6	1,8	2	2,2	2,7	3,2	4	5	6	7	8	9	10
мин	0,75	0,95	1,35	1,55	1,75	1,95	2,45	2,9	3,7	4,7	5,7	6,42	7,42	8,42	9,1
Диаметр описанной окружности e, не менее	3,41	4,32	5,45	6,01	6,58	7,66	8,79	11,05	14,38	17,77	20,03	23,36	26,75	29,56	32,95
Размер под ключ, S	DIN 936	3,2	4	5	5,5	6	7	8	10	13	17	19	22	24	27	30
EN ISO 4035	16	18	21

Параметры гайки	Номинальный диаметр резьбы d
М22	М24	М27	М30	M33	M36	M39	М42	М45	М48	М52	М56	М60	М64
Шаг резьбы, P	2,5	3	3	3,5	3,5	4	4	4,5	4,5	5		5,5	5,5	6
Высота, m	макс	11	12	13,5	15	16,5	18	19,5	21	22,5	24	26	28	30	32
мин	9,9	10,9	12,4	13,9	15,4	16,9	18,2	19,7	21,2	22,7	24,7	26,7	28,7	30,4
Диаметр описанной окружности e, не менее	37,29	39,55	45,2	50,85	55,37	60,79	66,44	71,3	76,95	82,6	88,25	93,56	99,21	104,86
Размер под ключ, S	DIN 936	32	36	41	46	50	55	60	65	70	75	80	85	90	95
EN ISO 4035	34

DIN 936 (EN ISO 8675) с мелким шагом резьбы

Параметры гайки	Номинальный диаметр резьбы d
M8	M10	M12	M14	M16	М18	М20	М22	М24	М27	М30
Шаг резьбы, P	1 вариант	1	1	1,5	1,5	1,5	1,5	1,5	1,5	2	2	2
2 вариант	1,25	1,25	2
Высота, m	макс	4	5	6	7	8	9	10	11	12	13,5	15
мин	3,7	4,7	5,7	6,42	7,42	8,42	9,1	9,9	10,9	12,4	13,9
Диаметр описанной окружности e, не менее	14,38	17,77	20,03	23,36	26,75	29,56	32,95	37,29	39,55	45,2	50,85
Размер под ключ, S	DIN 936	13	17	19	22	24	27	30	32	36	41	46
EN ISO 8675	16	18	21	34

Параметры гайки	Номинальный диаметр резьбы d
М30	M33	M36	M39	М42	М45	М48	М52	М56	М60	М64
Шаг резьбы, P	1 вариант	2	2	3	3	3	3	3	4	4	4	4
2 вариант
Высота, m	макс	15	16,5	18	19,5	21	22,5	24	26	28	30	32
мин	13,9	15,4	16,9	18,2	19,7	21,2	22,7	24,7	26,7	28,7	30,4
Диаметр описанной окружности e, не менее	50,85	55,37	60,79	66,44	71,3	76,95	82,6	88,25	93,56	99,21	104,86
Размер под ключ, S	DIN 936	46	50	55	60	65	70	75	80	85	90	95
EN ISO 8675

Все параметры в таблице указаны в мм.

Гайки Din 936
