Аналоги ГОСТ:ГОСТ 5915-70,ГОСТ 5927-70,ГОСТ 15526-70.
Размер, мм | Цена за кг | |
---|---|---|
без покрытия | оцинкованные | |
3 | 194,93 руб. | |
4 | 147,17 руб. | 157,23 руб. |
5 | 134,33 руб. | 137,93 руб. |
6 | 101,61 руб. | 107,89 руб. |
8 | 102,90 руб. | 113,54 руб. |
10 | 97,70 руб. | 99,55 руб. |
12 | 96,23 руб. | 97,94 руб. |
14 | 102,43 руб. | 108,68 руб. |
16 | 102,07 руб. | 105,98 руб. |
18 | 110,92 руб. | 115,57 руб. |
20 | 104,90 руб. | 109,64 руб. |
22 | 113,23 руб. | 119,02 руб. |
24 | 106,55 руб. | 114,71 руб. |
27 - 30 | 105,49 руб. | 117,97 руб. |
36 - 42 | 113,87 руб. | 112,50 руб. |
48 | 119,90 руб. | 123,42 руб. |
52 - 64 | 121,93 руб. | |
64 | 125,68 руб. | |
72 | 353,28 руб. | |
80 | 452,92 руб. | |
90 | 523,09 руб. | |
100 | 767,20 руб. |
Размер, мм | Цена за кг | |
---|---|---|
кл. пр. 8.0, 10.0 без покрытия |
кл. пр. 8.0, 10.0 оцинкованные |
|
8 | 92,91 руб. | 99,10 руб. |
10 | 84,21 руб. | |
10 - 12 | 90,90 руб. | |
12 | 83,67 руб. | |
16 | 90,03 руб. | 102,29 руб. |
20 | 113,77 руб. | 127,02 руб. |
24 | 107,00 руб. | 121,49 руб. |
Размер, мм | Цена за кг | |||
---|---|---|---|---|
d | P | с мелким шагом резьбы без покрытия |
с мелким шагом резьбы оцинкованные |
с мелким шагом резьбы горяче-оцинкованные |
8 | 1 | 92,70 руб. | 101,79 руб. | |
10 | 1 - 1,25 | 92,70 руб. | 101,79 руб. | |
12 | 1,25 | 84,88 руб. | 101,79 руб. | |
14 | 1,5 | 91,56 руб. | 101,79 руб. | |
16 | 1,5 | 90,22 руб. | 101,79 руб. | 137,68 руб. |
18 | 1,5 | 91,56 руб. | 101,79 руб. | |
20 | 1,5 | 90,22 руб. | 101,79 руб. | 128,99 руб. |

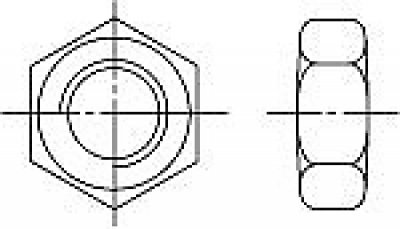

Стандарт | Наименование | Примечание | Отличие от DIN 934 |
---|---|---|---|
EN ISO 4032 | Гайка шестигранная | Стандарт распространяется на гайки с крупным шагом резьбы и кл. прочности 6, 8, 10 и на гайки из нержавеющей стали с А2 и А4 с кл. прочности 50 и 70. | В стандартах ISO новый размер под ключ (M10, 12, 14, 22) и другая высота гайки с размерами от М5 до М39. Полностью идентичны гайки с размерами до М5 и свыше М39. |
EN ISO 4033 | Гайка шестигранная | Стандарт распространяется на гайки с крупным шагом резьбы и кл. прочности 9 и 12. | |
EN ISO 8673 | Гайка шестигранная с мелким шагом резьбы | Стандарт распространяется на гайки с мелким шагом резьбы и кл. прочности 6,8,10 и на крепеж из нержавеющей стали с А2 и А4 с кл. прочности 50 и 70. |
Параметры гайки |
Номинальный диаметр резьбы d | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
М1,6 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 | ||
Шаг резьбы, P |
Крупный | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 |
Мелкий | - | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | ||||||||
Высота, m | 1,3 | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | |
Размер под ключ, S |
3,2 | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 |
Параметры гайки |
Номинальный диаметр резьбы d | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
М22 | М24 | М27 | М30 | M33 | M36 | M39 | М42 | М45 | М48 | М52 | М56 | М60 | М64 | ||
Шаг резьбы, P |
Крупный | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5 | 5,5 | 5,5 | 6 |
Мелкий | 1,5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | |
Высота, m | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 36 | 38 | 42 | 45 | 48 | 51 | |
Размер под ключ, S |
32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 |
Все параметры в таблице указаны в мм.
