Аналоги ГОСТ:ГОСТ 15526-70
Класс точности C.
Аналоги (ISO, DIN, EN ISO)
| Стандарт | Наименование | Отличие от DIN 555 |
|---|---|---|
| EN ISO 4034 | Гайка шестигранная, класс точности C | В стандартах ISO новый размер под ключ (M10, 12, 14, 22) и другая высота гайки с размерами от М5 до М39. Полностью идентичны гайки с размерами до М5 и свыше М39. |

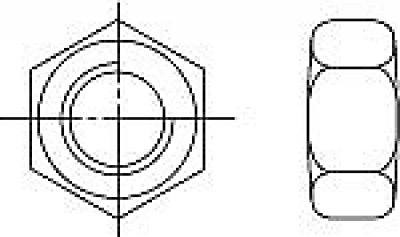

DIN 555
| Параметры гайки | Номинальный диаметр резьбы d | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М5 | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 | М22 | М24 | М27 | |
| Шаг резьбы, P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 |
| Высота, m | 4 | 5 | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 |
| Диаметр описанной окружности e, не менее | 8,63 | 10,89 | 14,2 | 18,72 | 20,88 | 24,49 | 26,17 | 29,56 | 32,95 | 35,03 | 39,55 | 45,2 |
| Размер под ключ, S | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 |
| Параметры гайки | Номинальный диаметр резьбы d | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| М30 | M33 | M36 | M39 | М42 | М45 | М48 | М52 | М56 | М60 | М64 | |
| Шаг резьбы, P | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5,5 | 5,5 | 6 | |
| Высота, m | 24 | 26 | 29 | 31 | 34 | 36 | 38 | 42 | 45 | 48 | 51 |
| Диаметр описанной окружности e, не менее | 50,85 | 55,37 | 60,79 | 66,44 | 71,3 | 76,95 | 82,6 | 88,25 | 93,56 | 99,21 | 104,86 |
| Размер под ключ, S | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 |
EN ISO 4034
| Параметры гайки | Номинальный диаметр резьбы d | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М5 | M6 | M8 | M10 | M12 | M14 | M16 | М18 | М20 | М22 | М24 | М27 | ||
| Шаг резьбы, P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | |
| Высота, m | макс | 5,6 | 6,4 | 7,9 | 9,5 | 12,2 | 13,9 | 15,9 | 16,9 | 19 | 20,2 | 22,3 | 24,7 |
| мин | 4,4 | 4,9 | 6,4 | 8 | 10,4 | 12,1 | 14,1 | 15,1 | 16,9 | 18,1 | 20,2 | 22,6 | |
| Диаметр описанной окружности e, не менее | 8,63 | 10,89 | 14,2 | 17,59 | 19,85 | 22,78 | 26,17 | 29,56 | 32,95 | 37,29 | 39,55 | 45,2 | |
| Размер под ключ, S | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 |
| Параметры гайки | Номинальный диаметр резьбы d | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М30 | M33 | M36 | M39 | М42 | М45 | М48 | М52 | М56 | М60 | М64 | ||
| Шаг резьбы, P | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5,5 | 5,5 | 6 | ||
| Высота, m | макс | 26,4 | 29,5 | 31,9 | 34,3 | 34,9 | 36,9 | 38,9 | 42,9 | 45,9 | 48,9 | 52,4 |
| мин | 24,3 | 27,4 | 29,4 | 31,8 | 32,4 | 34,4 | 36,4 | 40,4 | 43,4 | 46,4 | 49,4 | |
| Диаметр описанной окружности e, не менее | 50,85 | 55,37 | 60,79 | 66,44 | 71,3 | 76,95 | 82,6 | 88,25 | 93,56 | 99,21 | 104,86 | |
| Размер под ключ, S | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 |
Все параметры в таблице указаны в мм.
