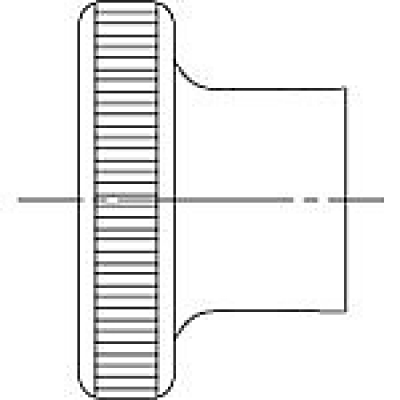

Гайки DIN 466 высокого типа с накатанной головкой

Стандарт	Наименование	Отличие от DIN 466
DIN 467	Гайка низкого типа с накаткой	По аналогичным диаметрам резьбы высота гайки меньше прим. в 2 раза.

Параметры гайки	Номинальный диаметр резьбы d
M1	M1,2	M1,4	M1,6	M2	М2,5	М3	М4	М5	М6	М8	М10
Шаг резьбы, P	0,25	0,25	0,3	0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5
Диаметр, d1	5,5	6	7	7,5	9	11	12	16	20	24	30	36
Диаметр, d2	2,8	3	3,5	3,8	4,5	5	6	8	10	12	16	20
Высота гайки, h	3,5	4	4,7	5	5,3	6,5	7,5	9,5	11,5	15	18	23
Высота головки, k	1,5	1,5	2	2	2	2,5	2,5	3,5	4	5	6	8

Все параметры в таблице указаны в мм.
