Аналоги ГОСТ: ГОСТ 15522-70.

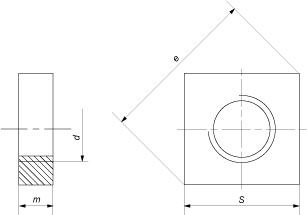

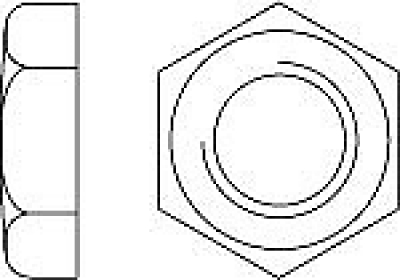

Параметры гайки* | Номинальный диаметр резьбы d | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
G 1/8 |
G 1/4 |
G 3/8 |
G 1/2 |
G 5/8 |
G 3/4 |
G 7/8 |
G 1 |
G 1 1/8 |
G 1 1/4 |
G 1 1/2 |
G 1 3/4 |
G 2 |
G 2 1/4 |
G 2 1/2 |
G 3 |
G 4 |
G 5 |
G 6 |
|
Диаметр dw, не менее |
16,5 | 19,1 | 24,8 | 31,3 | 31,3 | 32,3 | 38 | 42,8 | 46,5 | 51,1 | 55,9 | 64,7 | 69,4 | 78,7 | 88,2 | 97,7 | 125,9 | 154 | 176,1 |
Диаметр, da (для типа В), не более |
10,5 | 14,2 | 18 | 22,6 | 24,7 | 28,6 | 32,6 | 35,9 | 40,9 | 45,3 | 51,6 | 58 | 64,4 | 71 | 81,2 | 94,9 | 122 | 150 | 177 |
Высота гайки, m, не менее |
6 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 11 | 12 | 13 | 13 | 16 | 16 | 19 | 22 | 22 | 25 |
Размер под ключ, s |
18 | 21 | 27 | 34 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 70 | 75 | 85 | 95 | 105 | 135 | 165 | 190 |
Диаметр описанной окружности, e |
19,9 | 22, 78 |
29, 56 |
37, 29 |
37, 29 |
39, 55 |
45,2 | 50,9 | 55, 37 |
60, 79 |
66, 44 |
76, 93 |
82,6 | 93, 56 |
104, 86 |
116 | 14 9,7 |
183 | 20 9,5 |
*Все параметры в таблице указаны в мм.
