Аналоги ГОСТ: ГОСТ 3032-76.
Размер, мм | Цена за кг оцинкованные |
---|---|
4 | 291,08 руб. |
5 | 326,12 руб. |
6 - 12 | 223,86 руб. |
Стандарт | Наименование | Отличие от DIN 315 |
---|---|---|
DIN 314 | Гайка барашковая с прямоугольными лепестками (американская форма) | Практически идентичны. Основное отличие — форма лепестков гайки. |

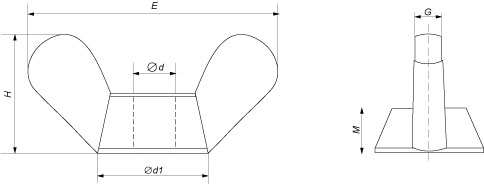

Параметры гайки* | Номинальный диаметр резьбы d | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
М4 | М5 | M6 | M8 | M10 | M12 | М16 | М20 | M24 | ||
Шаг резьбы, P | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | |
Высота, H | Макс. | 10,5 | 13 | 17 | 20 | 25 | 33,5 | 37,5 | 46,5 | 56,5 |
Мин. | 8,5 | 11 | 15 | 18 | 23 | 31 | 35 | 44 | 53,5 | |
Высота, M | Макс. | 4,6 | 6,5 | 8 | 10 | 12 | 14 | 17 | 21 | 25 |
Мин. | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 13 | 16 | 20 | |
Диаметр D1, не менее | 6 | 8 | 10 | 13 | 17 | 20 | 26 | 32 | 41 | |
Диаметр окружности e, не менее | 18 | 24 | 30 | 36 | 48 | 62 | 70 | 86 | 106 | |
Ширина G, не менее | 1,1 | 1,5 | 1,5 | 2 | 3,6 | 4,1 | 5,6 | 6,1 | 8,6 |
*Все параметры в таблице указаны в мм.
