Гайки ГОСТ 5927-70

Гайка шестигранная ГОСТ 5927-70 применяется в машиностроении и строительстве в качестве деталей соединения.

Аналоги ГОСТ:ГОСТ 5915-70,ГОСТ 15526-70.

Цены за килограмм

Размер, мм	Цена за кг
без покрытия	оцинкованные
3		194,93 руб.
4		157,23 руб.
5		137,93 руб.
6	101,61 руб.	107,89 руб.
8	102,90 руб.	113,54 руб.
10	97,70 руб.	99,55 руб.
12	96,23 руб.	97,94 руб.
14	102,43 руб.	108,68 руб.
16	102,07 руб.	105,98 руб.
18	114,99 руб.	115,57 руб.
20	104,90 руб.	109,64 руб.
22	116,44 руб.	119,02 руб.
24	106,55 руб.	114,71 руб.
27	109,51 руб.
27 - 30		117,97 руб.
30	105,49 руб.
36 - 42	113,87 руб.	112,50 руб.
48		123,42 руб.

Размер, мм	Цена за кг
кл. пр. 8.0, 10.0 без покрытия	кл. пр. 8.0, 10.0 оцинкованные
6		103,59 руб.
8	142,70 руб.	107,93 руб.
10	170,47 руб.	99,58 руб.
12	127,86 руб.	98,92 руб.
14	106,94 руб.	116,96 руб.
16	135,01 руб.	114,29 руб.
20	128,32 руб.	133,67 руб.
22	124,98 руб.	137,02 руб.
24	120,30 руб.	129,66 руб.
30	120,97 руб.	139,68 руб.
36	150,38 руб.

Технические характеристики

Класс точности: A.
Поле допуска резьбы: 6H.
Класс прочности: 4; 5; 6; 8; 10; 12.

Близкие аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Примечание
DIN 934	Гайка шестигранная	Близкие параметры DIN 934 и ГОСТ 5927-70. Высота гайки ГОСТ 5927-70 незначительно ниже аналогичного показателя DIN 934.
EN ISO 4032	Гайка шестигранная	Близкие параметры EN ISO 4032 и ГОСТ 5927-70. Высота гайки ГОСТ 5927-70 незначительно ниже аналогичного показателя EN ISO 4032.
EN ISO 4033	Гайка шестигранная высокопрочная	EN ISO 4033 распространяется только на гайки с классом прочности 12.
EN ISO 8673	Гайка шестигранная с мелким шагом резьбы	EN ISO 8673 распространяется только на мелкий шаг резьбы.

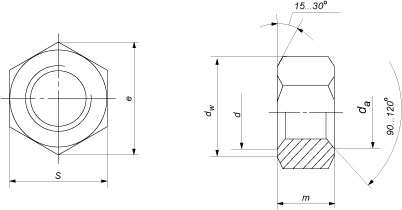

Параметры гайки*	Номинальный диаметр резьбы d
М4	М5	M6	M8	M10*	M12*	M14*	M16	М18	М20	М22*	М24	М27	М30	M36	М42	М48
Шаг резьбы, P	кр.	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
мел.				1	1,25	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3	3
da	мин.	4	5	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
макс.	4,6	5,75	6,75	8,75	10,8	13	15,1	17,3	19,4	21,6	23,8	25,9	29,2	32,4	38,9	45,4	51,8
Высота, m	3,2	4	5	6,5	8	10	11	13	15	16	18	19	22	24	29	34	38
Диаметр описанной окружности e, не менее	7,7	8,8	11,1	14,4	18,9	21,1	24,5	26,8	30,1	33,5	35,7	40	45,6	51,3	61,3	72,6	83,9
dw, не менее	6,3	7,2	9	11,7	15,6	17,4	20,6	22,5	25,3	28,2	30	33,6	38,4	43,1	51,5	61	70,5
Размер под ключ, S	7	8	10	13	17	19	22	24	27	30	32	36	41	46	55	65	75
Теоретическая масса 1000 шт. гаек, кг	0,8	1,2 08	2,4 41	5,13	11, 37	15,4	24, 48	33, 17	47, 03	62,6	76, 77	107	16 1,4	22 4,5	37 6,9	62 3,9	95 6,2

*Все параметры в таблице указаны в мм.

Изменение ГОСТ от 01.01.1991 г. предусматривает возможность изготовления размеров М10, М12, М14, М22 со следующими изменениями в параметрах при неизменности остальных:

Параметры гайки	Номинальный диаметр резьбы d
M10	M12	M14	М22
Диаметр описанной окружности e, не менее	17,8	20	23,4	37,7
dw, не менее	14,6	16,6	19,6	31,7
Размер под ключ, S	16	18	21	34
Теоретическая масса 1000шт. гаек, кг	10,22	15,67	25,33	103,2

При необходимости учета данных параметров при заказе продукции с номинальным размером указанном в таблице просим уточнять у менеджеров данные параметры.
