Болты DIN 7999 призонные высокопрочные

Болт посадочный DIN 7999 высокопрочный с шестигранной головкой с увеличенным размером под ключ для крепления высоконагруженных предварительно напряженных резьбовых соединений (HV) стальных конструкций. Класс прочности: 10,9.

Дополнительные товары

Гайка шестигранная высокопрочная с увеличенным размером под ключ DIN 6915 (EN 14.399-4);
Шайба к высокопрочным болтам DIN 6916 (EN 14.399-6);
Шайба к высокопрочным болтам EN 14.399-5;
Шайба косая квадратная с двумя проточками DIN 6918;
Шайба косая квадратная с проточкой DIN 6917.

Близкие аналоги (ISO, DIN, EN ISO)

Стандарт	Наименование	Примечание
DIN 7968	Болт призонный с шестигранной головкой	Болт DIN 7968 более низкого класса прочности и не подходит для применения в соединениях (HV) стальных конструкций.
DIN 610	Болт призонный шестигранный с короткой резьбовой цапфой	Болт DIN 610 более низкого класса прочности и не подходит для применения в соединениях (HV) стальных конструкций.

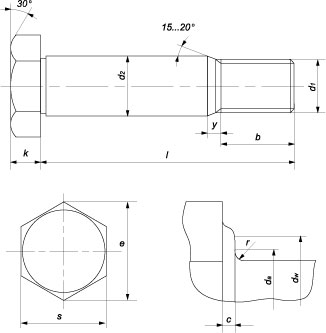

Параметры болта	Номинальный диаметр резьбы d
M12	M16	М20	М22	М24	М27	М30
Шаг резьбы, P	1,75	2	2,5	2,5	3	3	3,5
y, не более	6,5	7,5	8,5	8,5	10	10	11,5
d2	13	17	21	23	25	28	31
с	мин.	0,4	0,4	0,4	0,4	0,4	0,4	0,4
макс.	0,6	0,6	0,8	0,8	0,8	0,8	0,8
da, не более	15,2	19,2	24	26	28	32	35
dw, не менее	19	25	32	34	39	43,5	47,5
r	0,8	0,8	1,2	1,2	1,2	1,5	1,5
k	8	10	13	14	15	17	19
Диаметр описанной окружности e, не менее	22,78	29,56	37,29	39,55	45,2	50,85	55,37
Размер под ключ, S	21	27	34	36	41	46	50
Длина резьбовой части , b	18,5	22	26	28	29,5	32,5	35

Все параметры в таблице указаны в мм.

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг. при номинальном диаметре резьбы d
M12	M16	М20	М22	М24	М27	М30
40	58
45	63	116
50	68	124
55	74	132
60	78	141
65	83	150	250
70	89	159	263	325
75	95	168	277	344	423
80	100	176	290	363	442	585
85	106	185	304	382	461	609	772
90	111	194	317	402	480	633	801
95	116	203	331	421	499	657	831
100	123	212	344	440	519	681	860
105	128	221	357	456	538	705	990
110	134	230	371	472	557	729	919
115	139	239	384	488	576	753	949
120	145	247	398	505	595	777	978
125		256	411	520	614	800	1000
130		265	424	536	632	823	1030
135		273	437	552	651	847	1060
140		282	451	568	670	871	1090
145		291	464	584	689	895	1120
150		300	478	601	708	919	1150
155		308	491	617	727	943	1180
160		317	505	633	747	968	1210
165			518	650	766	990	1240
170			532	666	785	1010	1270
175			546	682	804	1030	1300
180			560	698	824	1060	1330
185				714	842	1090	1360
190				730	861	1110	1390
195				746	880	1140	1420
200				763	900	1160	1450
