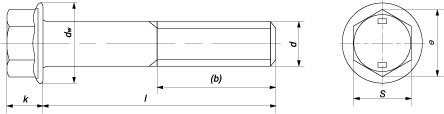

Болты DIN 6921 (EN 1665, 14219) с шестигранной головкой и фланцем

Болт DIN 6921 может производиться в двух исполнениях:

Стандарт	Наименование
EN 1665	Болт с шестигранной головой и фланцем
EN 14219	Болт с шестигранной головой и фланцем с мелкой резьбой

Параметры болта	Номинальный диаметр резьбы d
M5	M6	M8	M10	M12	M14	M16
Шаг резьбы, P	0,8	1	1,25	1,5	1,75	2	2
Высота головки K, макс.	DIN 6921	5,8	6,6	8,1	9,2	11,5	12,8	14,4
EN 1665	10,4	11,8	13,7	15,4
Dw мин.	9,8	12,2	15,8	19,6	23,8	27,6	31,9
Диаметр описанной окружности e, не менее	DIN 6921	8,71	10,95	14,26	16,49	17,6	19,76	23,12
EN 1665	17,62	19,86	23,15	26,51
Размер под ключ, S	DIN 6921	8	10	13	15	16	18	21
EN 1665	16	18	21	24
Длина резьбовой части, b	L ≤ 125	16	18	22	26	30	34	38
125 < L ≤ 200	-	-	28	32	36	40	44
L > 200	-	-	-	-	-	-	57
Длина болта, l	Мин.	10	12	16	20	25	30	35
Макс.	50	60	80	100	120	140	160

Все параметры в таблице указаны в мм.
