Болты DIN 1445 с головкой и резьбовой шейкой

0 ОТЗЫВ-Ы / ДОБАВИТЬ ОТЗЫВ
Параметры болта Номинальный диаметр d
М6 М8 М10 М12 М12 М12 М16 М16 М20 М20 М24
Высота резьбовой выемки, b 11 14 17 20 20 20 25 25 29 29 36
Диаметр нерезьбовой шейки, d1 8 10 12 14 16 18 20 22 24 27 30
Диаметр головки, d2 14 18 20 22 25 28 30 33 36 40 44
Высота головки, k 3 4 4 4 4,5 5 5 5,5 6 6 8
Диаметр, s 11 13 17 19 22 24 27 30 32 36 36
Высота, z1 1 1 1,6 1,6 1,6 1,6 2 2 2 2 2
Высота болта, l, миним. 16 16 16 16 16 16 16 16 16 16 16
Высота болта, l, макс. 100 100 100 100 100 100 100 100 100 100 100
Параметры болта Номинальный диаметр d
М24 М27 М30 М33 М36 М39 М42 М45 М52 М56 М64
Высота резьбовой выемки, b 36 39 42 45 49 52 58 61 68 78 84
Диаметр нерезьбовой шейки, d1 33 36 40 45 50 55 60 70 80 90 100
Диаметр головки, d2 47 50 55 60 66 72 78 90 100 110 120
Высота головки, k 8 8 8 9 9 11 12 13 13 13 13
Диаметр, s 41 46 50 55 60 65 70 80 90 100 110
Высота, z1 2 2 2 2 2 3 3 3 3 3 3
Высота болта, l, миним. 16 16 16 60 60 60 60 60 60 60 60
Высота болта, l, макс. 100 100 100 200 200 200 200 200 200 200 200

Все параметры в таблицах указаны в мм.

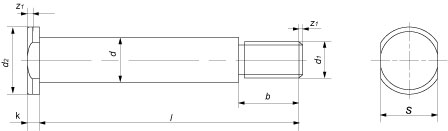

Болты DIN 1445
